Clapet anti-retour à simple battant à manchon en acier inoxydable ou en laiton

Clapets anti-retour à simple battant taraudés

Clapets anti-retour à manchons en laiton ou en inox

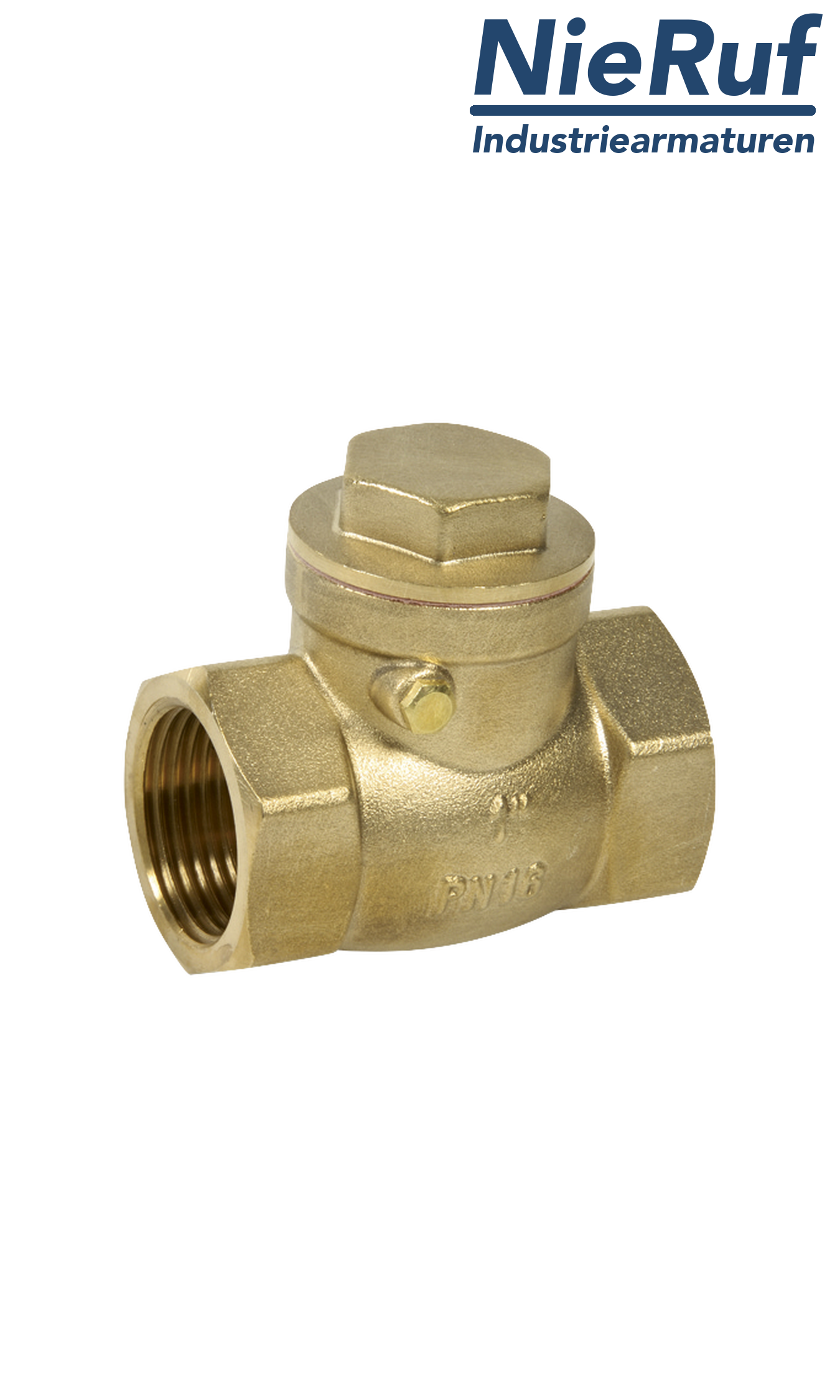

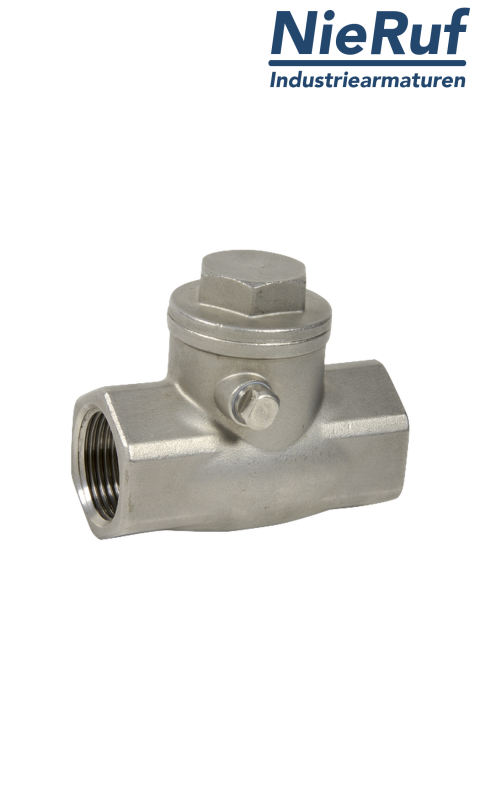

Un clapet anti-retour sert à bloquer le retour de fluide dans un système de tuyauterie. Celui-ci se distingue par de très hautes valeurs KV obtenues grâce à sa structure en T. Le clapet peut bloquer presque entièrement le passage à l’intérieur dans la robinetterie, de manière à avoir seulement de très faibles résistances à l’écoulement. Le sens d’écoulement et la position de montage doivent toutefois être impérativement pris en compte. Le sens d’écoulement est représenté sur le clapet anti-retour à manchon avec une flèche. Le fluide doit circuler dans la robinetterie uniquement à l’horizontale ou à la verticale de bas en haut. En fonction de la version, le dispositif anti-retour fileté est en laiton (CW 617 N) ou en inox de haute qualité 1.4408. Les deux variantes sont disponibles avec un joint métallique, la variante en laiton est également disponible avec un joint en EPDM. Les clapets anti-retour à manchon sont disponibles dans des diamètres nominaux allant de ¼“ à 2“ pouces. Le raccord est effectué à l’aide d’un filetage intérieur BSP cylindrique. La pression maximale est de 16 bars, la plage de température pour le clapet anti-retour en laiton est de 0 °C à +90 °C et pour le clapet anti-retour en inox de -20 °C à max. +200 °C.
