Débitmètres à flotteur
Flotteur en Trogamid avec de l’inox ou de l’aluminium
Fonctionnement du débitmètre à flotteur
Le débitmètre à flotteur est un outil extrêmement précis pour mesurer les débits volumétriques de fluides liquides ou gazeux (par exemple de l’air, du gaz ou de l’eau). L’appareil de mesure est monté à la verticale dans le système de tuyauterie, de manière à ce que le débit du fluide soit de bas en haut. Le fluide circule dans le corps conique de l’appareil de mesure, dans lequel se trouve un flotteur qui peut se déplacer dans l’axe vertical. Le flotteur a un poids net donné qui baisse à l’ouverture (côté entrée) de l’appareil de mesure. Le fluide est maintenant acheminé sous pression dans le système de tuyauterie (flottabilité), le flotteur commence à monter dans le cône de mesure dès que le poids net (force de pesanteur) est atteint. Grâce à la forme conique de l’appareil de mesure, c’est-à-dire qu’il s’élargit vers le haut, plus le flotteur est poussé vers le haut, plus le fluide peut circuler dans le corps (résistance à l’écoulement). Basé sur ce principe de fonctionnement, le flotteur flotte à des forces égales à une valeur de mesure donnée. Cette valeur de mesure est la vitesse de circulation et peut être lue sur la graduation sur le bord supérieur du flotteur en l/h. Si le débit volumétrique baisse à nouveau ensuite, le flotteur descend également et la valeur de mesure change.
débitmètre à flotteur avec plage de mesure 31,5 - 315 l/h, raccordement 1/2" pouce NBR femelle DIN ISO 228 pour eau
Diamètre:
1/2" pouce
Raccordement:
femelle DIN ISO 228
Plage de mesure:
31,5 - 315 l/h
Substance:
eau
Joint:
NBR

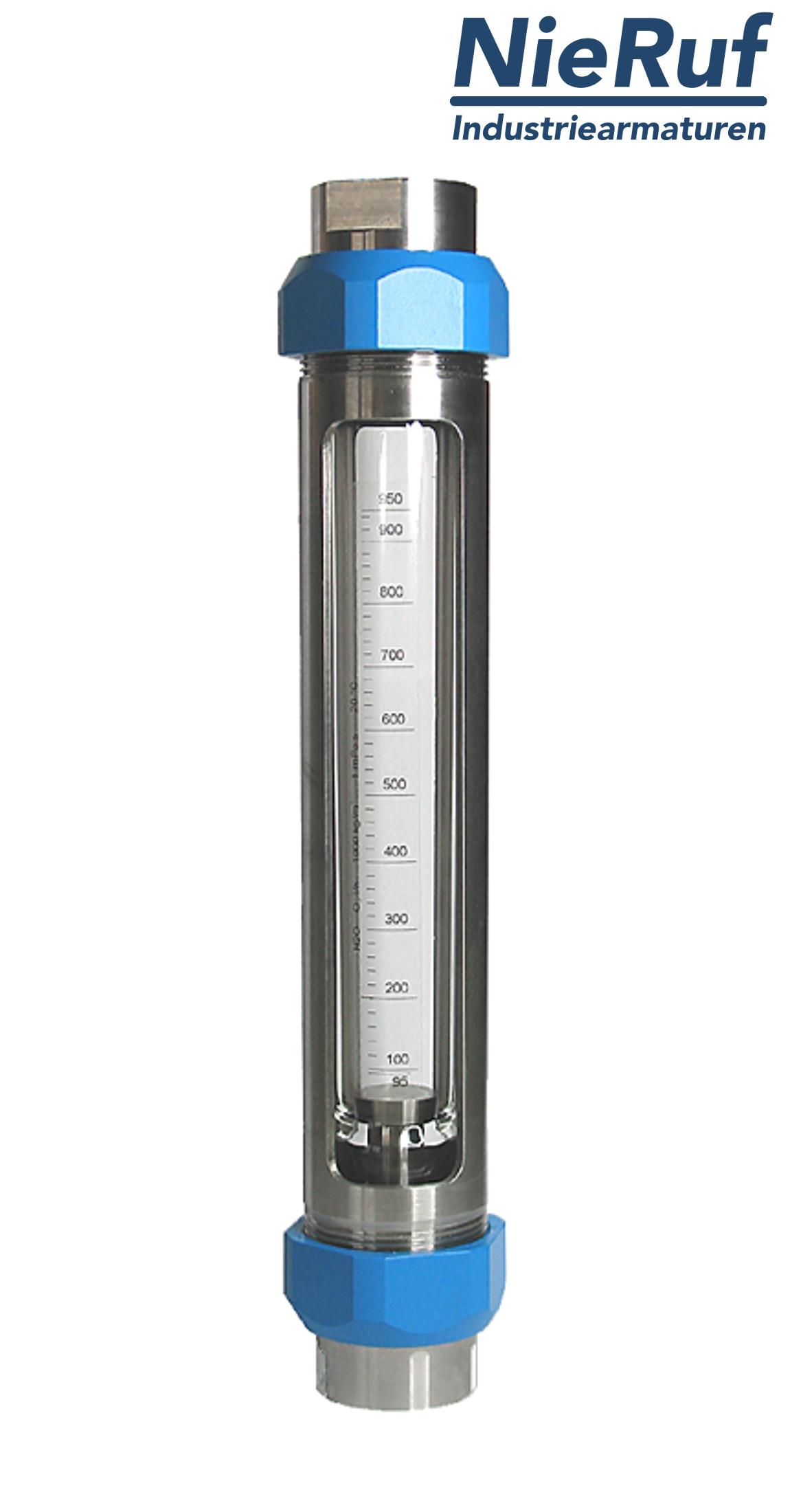

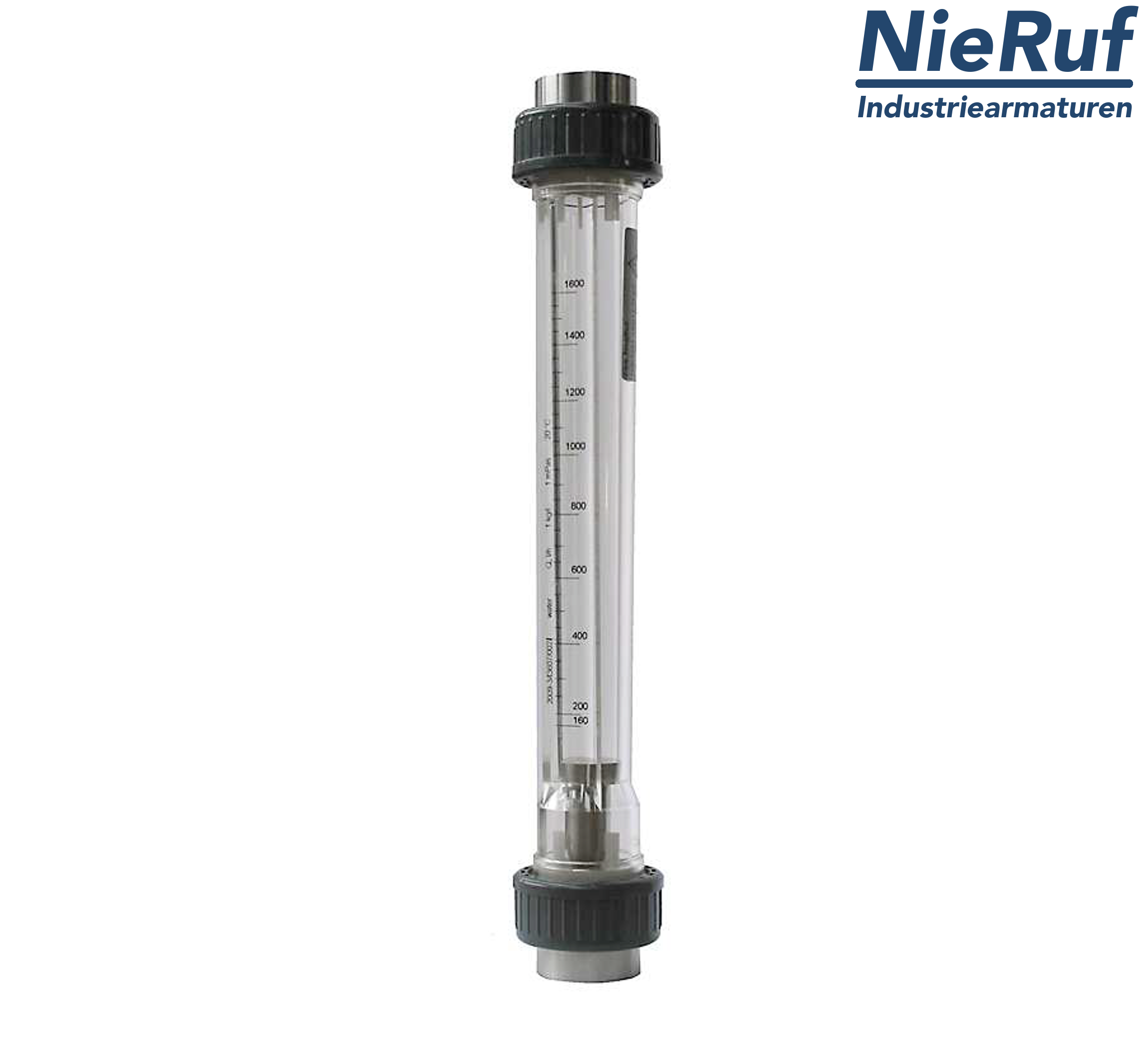

débitmètre à flotteur en acier inoxydable + verre borosilicate avec plage de mesure 160,0 - 1600 l/h, raccordement 1" pouce EPDM femelle DIN ISO 228 pour eau
Diamètre:
1" pouce
Raccordement:
femelle DIN ISO 228
Plage de mesure:
160,0 - 1600 l/h
Substance:
eau
Joint:
EPDM
débitmètre à flotteur avec plage de mesure 110,0 - 1100,0 l/h, raccordement 1/2" pouce EPDM femelle DIN ISO 228 pour air
Diamètre:
1/2" pouce
Raccordement:
femelle DIN ISO 228
Plage de mesure:
110,0 - 1100,0 l/h
Substance:
air
Joint:
EPDM
débitmètre à flotteur avec plage de mesure 16,0 - 160 l/h, raccordement DN25 FKM bride DIN PN40 pour eau
Diamètre:
DN25
Raccordement:
bride DIN PN40
Plage de mesure:
16,0 - 160 l/h
Substance:
eau
Joint:
FKM
débitmètre à flotteur avec plage de mesure 360,0 - 3600,0 l/h, raccordement 1/4" pouce EPDM femelle DIN ISO 228 pour air
Diamètre:
1/4" pouce
Raccordement:
femelle DIN ISO 228
Plage de mesure:
360,0 - 3600,0 l/h
Substance:
air
Joint:
EPDM
débitmètre à flotteur avec plage de mesure 40,0 - 400,0 l/h, raccordement DN25 EPDM bride DIN PN40 pour eau
Diamètre:
DN25
Raccordement:
bride DIN PN40
Plage de mesure:
40,0 - 400,0 l/h
Substance:
eau
Joint:
EPDM

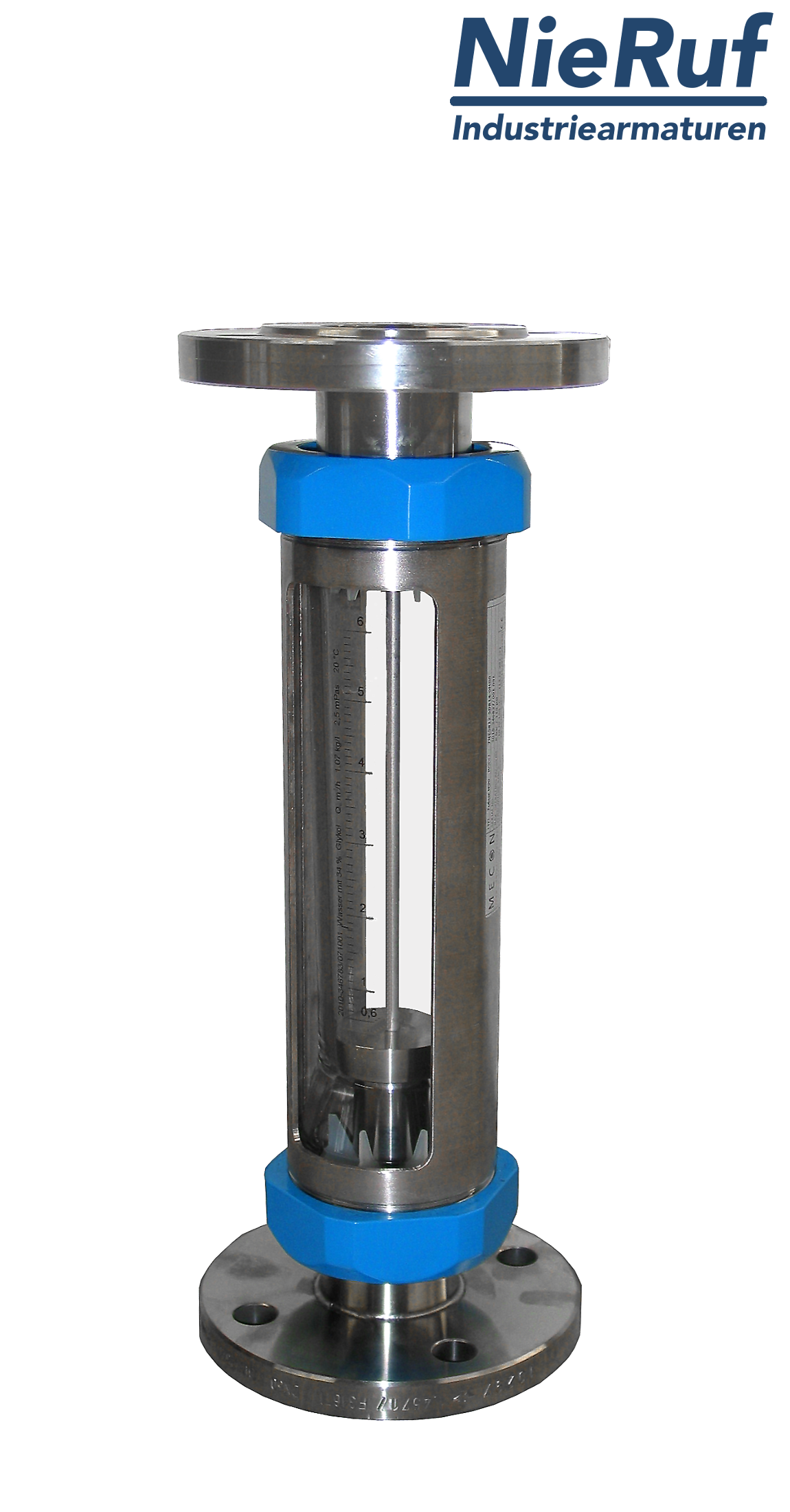

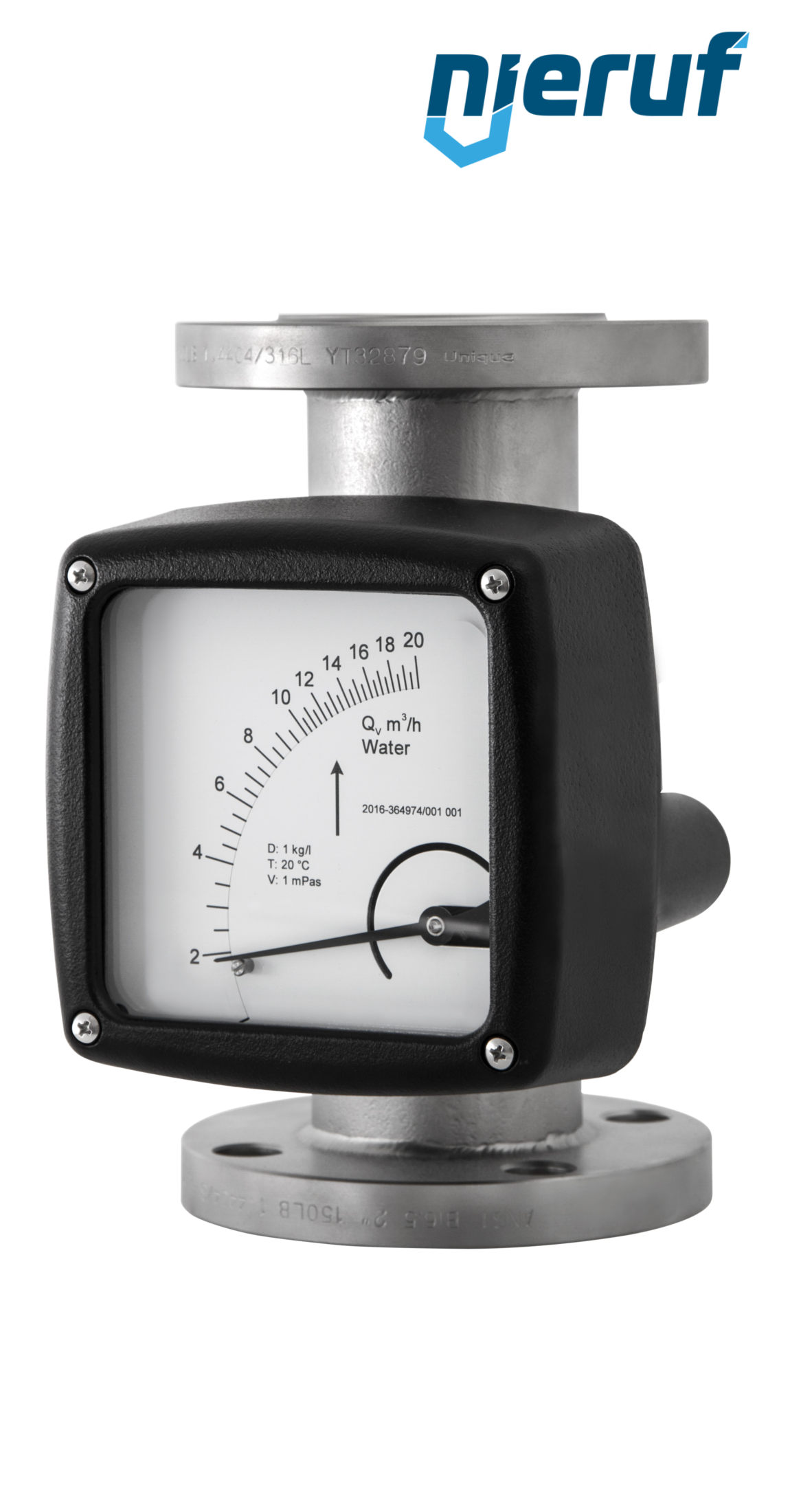

débitmètre entièrement en métal avec une plage de mesure 2000,0 - 20000,0 l/h tuyau DN50PN40, raccordement DN80 bride EN1092-1 pour eau
Raccordement:
bride EN1092-1
Plage de mesure:
2000,0 - 20000,0 l/h
Substance:
eau
débitmètre entièrement en métal avec une plage de mesure 160,0 - 1600,0 l/h tuyau DN25PN40, raccordement DN50 bride EN1092-1 pour eau
Raccordement:
bride EN1092-1
Plage de mesure:
160,0 - 1600,0 l/h
Substance:
eau
débitmètre à flotteur avec plage de mesure 4000,0 - 40000,0 l/h, raccordement 1/2" pouce FKM femelle DIN ISO 228 pour air
Diamètre:
1/2" pouce
Raccordement:
femelle DIN ISO 228
Plage de mesure:
4000,0 - 40000,0 l/h
Substance:
air
Joint:
FKM
débitmètre entièrement en métal avec une plage de mesure 2000,0 - 20000,0 l/h tuyau DN50PN40, raccordement DN50 bride EN1092-1 pour eau
Raccordement:
bride EN1092-1
Plage de mesure:
2000,0 - 20000,0 l/h
Substance:
eau
débitmètre entièrement en métal avec une plage de mesure 400,0 - 4000,0 l/h tuyau DN25PN40, raccordement DN25 bride EN1092-1 pour eau
Raccordement:
bride EN1092-1
Plage de mesure:
400,0 - 4000,0 l/h
Substance:
eau
débitmètre à flotteur avec plage de mesure 50,0 - 500,0 l/h, raccordement DN25 EPDM bride DIN PN40 pour air
Diamètre:
DN25
Raccordement:
bride DIN PN40
Plage de mesure:
50,0 - 500,0 l/h
Substance:
air
Joint:
EPDM
débitmètre entièrement en métal avec une plage de mesure 0,015 - 0,15 m3/h tuyau DN15PN40, raccordement DN15 bride EN1092-1 pour air
Raccordement:
bride EN1092-1
Plage de mesure:
0,015 - 0,15 m3/h
Substance:
air
débitmètre à flotteur avec plage de mesure 30,0 - 300,0 l/h, raccordement 1/4" pouce FKM femelle DIN ISO 228 pour air
Diamètre:
1/4" pouce
Raccordement:
femelle DIN ISO 228
Plage de mesure:
30,0 - 300,0 l/h
Substance:
air
Joint:
FKM
débitmètre à flotteur en acier inoxydable + verre borosilicate avec plage de mesure 5,0 - 50,0 l/h, raccordement 1/2" pouce FKM femelle DIN ISO 228 pour eau
Diamètre:
1/2" pouce
Raccordement:
femelle DIN ISO 228
Plage de mesure:
5,0 - 50,0 l/h
Substance:
eau
Joint:
FKM
débitmètre à flotteur avec plage de mesure 16000,0 - 160000 l/h, raccordement 2" pouce NBR femelle DIN ISO 228 pour air
Diamètre:
2" pouce
Raccordement:
femelle DIN ISO 228
Plage de mesure:
16000,0 - 160000 l/h
Substance:
air
Joint:
NBR
débitmètre à brides avec une plage de mesure 0,075 - 0,75 m3/h tuyau DN15PN40, raccordement DN20 bride EN1092-1 pour air
Raccordement:
bride EN1092-1
Plage de mesure:
0,075 - 0,75 m3/h
Substance:
air
débitmètre à flotteur avec plage de mesure 12,5 - 125,0 l/h, raccordement DN15 EPDM bride DIN PN40 pour eau
Diamètre:
DN15
Raccordement:
bride DIN PN40
Plage de mesure:
12,5 - 125,0 l/h
Substance:
eau
Joint:
EPDM
débitmètre à flotteur en acier inoxydable + verre borosilicate avec plage de mesure 6000,0 - 20000 l/h, raccordement 1 1/2" pouce EPDM femelle DIN ISO 228 pour eau
Diamètre:
1 1/2" pouce
Raccordement:
femelle DIN ISO 228
Plage de mesure:
6000,0 - 20000 l/h
Substance:
eau
Joint:
EPDM
débitmètre à flotteur avec plage de mesure 160,0 - 1600 l/h, raccordement DN40 EPDM bride DIN PN40 pour eau
Diamètre:
DN40
Raccordement:
bride DIN PN40
Plage de mesure:
160,0 - 1600 l/h
Substance:
eau
Joint:
EPDM
débitmètre à flotteur avec plage de mesure 6700,0 - 20000 l/h, raccordement 1 1/4" pouce NBR femelle DIN ISO 228 pour eau
Diamètre:
1 1/4" pouce
Raccordement:
femelle DIN ISO 228
Plage de mesure:
6700,0 - 20000 l/h
Substance:
eau
Joint:
NBR
débitmètre à flotteur avec plage de mesure 400,0 - 4000 l/h, raccordement 1/4" pouce FKM femelle DIN ISO 228 pour air
Diamètre:
1/4" pouce
Raccordement:
femelle DIN ISO 228
Plage de mesure:
400,0 - 4000 l/h
Substance:
air
Joint:
FKM
débitmètre à flotteur avec plage de mesure 300,0 - 3000 l/h, raccordement DN50 FKM bride DIN PN40 pour eau
Diamètre:
DN50
Raccordement:
bride DIN PN40
Plage de mesure:
300,0 - 3000 l/h
Substance:
eau
Joint:
FKM
débitmètre à brides avec une plage de mesure 0,7 - 7,0 m3/h tuyau DN15PN40, raccordement DN15 bride EN1092-1 pour air
Raccordement:
bride EN1092-1
Plage de mesure:
0,7 - 7,0 m3/h
Substance:
air
En raison du grand nombre d’applications possibles qui dépendent en partie du système de tuyauterie, du fluide, de la vitesse de circulation ou d’autres facteurs, l’appareil est également disponible dans de nombreuses variantes différentes. L’appareil de mesure peut être raccordé au choix par un filetage intérieur DIN ISO 228 (type SK01), un filetage NPT (type SK02) ou un manchon adhésif (type SK03). Les diamètres nominaux vont de ¼“ à 2“ pouces pour les raccords filetés et de d20mm à d63mm pour les manchons adhésifs. Le matériau du corps du cône de mesure est composé de Trogamid de haute qualité. Ce matériau est utilisé en raison de sa résistance unique aux nombreux fluides et de sa transparence qui est essentielle pour lire l’échelle de mesure. Le flotteur est disponible au choix en inox 1.4571 ou en aluminium. L’inox est généralement utilisé pour des applications avec des liquides tandis que l’aluminium est utilisé pour l’air. Le flotteur peut également être commandé avec ou sans guidage. Le joint peut être au choix en NBR, EPDM ou FKM.
| Débitmètres avec flotteur de type SK01 - SK03 | |||||||||
|
Filetage intérieur |
1/4" | 3/8" | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" | |
|
Manchon adhésif |
d20 mm | d32 mm | d63 mm | ||||||
|
Mesure de construction A |
366 +/- 4 mm | 358 +/- 4 mm | 366 +/- 4 mm | ||||||
|
Longueur de montage B en mm |
306 | 306 | 306 | 306 | 306 | 306 | 306 | 306 | |
|
Poids en kg |
0,4 | 0,7 | 2,2 | ||||||
Installation de l’appareil de mesure
L’appareil de mesure doit être monté à la verticale et sans tension dans la conduite. Les réductions, les élargissements et les autres organes de régulation en amont ou en aval de l’appareil de mesure n’ont pas d’influence sur la précision de mesure pour les liquides. Le montage de l’appareil en amont des vannes est cependant fortement recommandé pour les gaz afin d’éviter les variations de compression. Comme les appareils de mesure à flotteur sont très sensibles aux variations de débit, les organes de régulation doivent toujours être réglés sur un niveau lent. Les écarts de densité, de pression ou de température du gaz et les variations de la densité et de la viscosité des liquides entraînent des erreurs de mesure. Les conditions de calibrage doivent impérativement être respectées. Pour cette raison, des indications sur le fluide à mesurer, la densité et la viscosité pour la température de service et sous pression doivent impérativement être fournies lors de la commande. Pour le gaz, le point de référence précis de la pression (surpression ou pression absolue) est requis.
