AK01120507

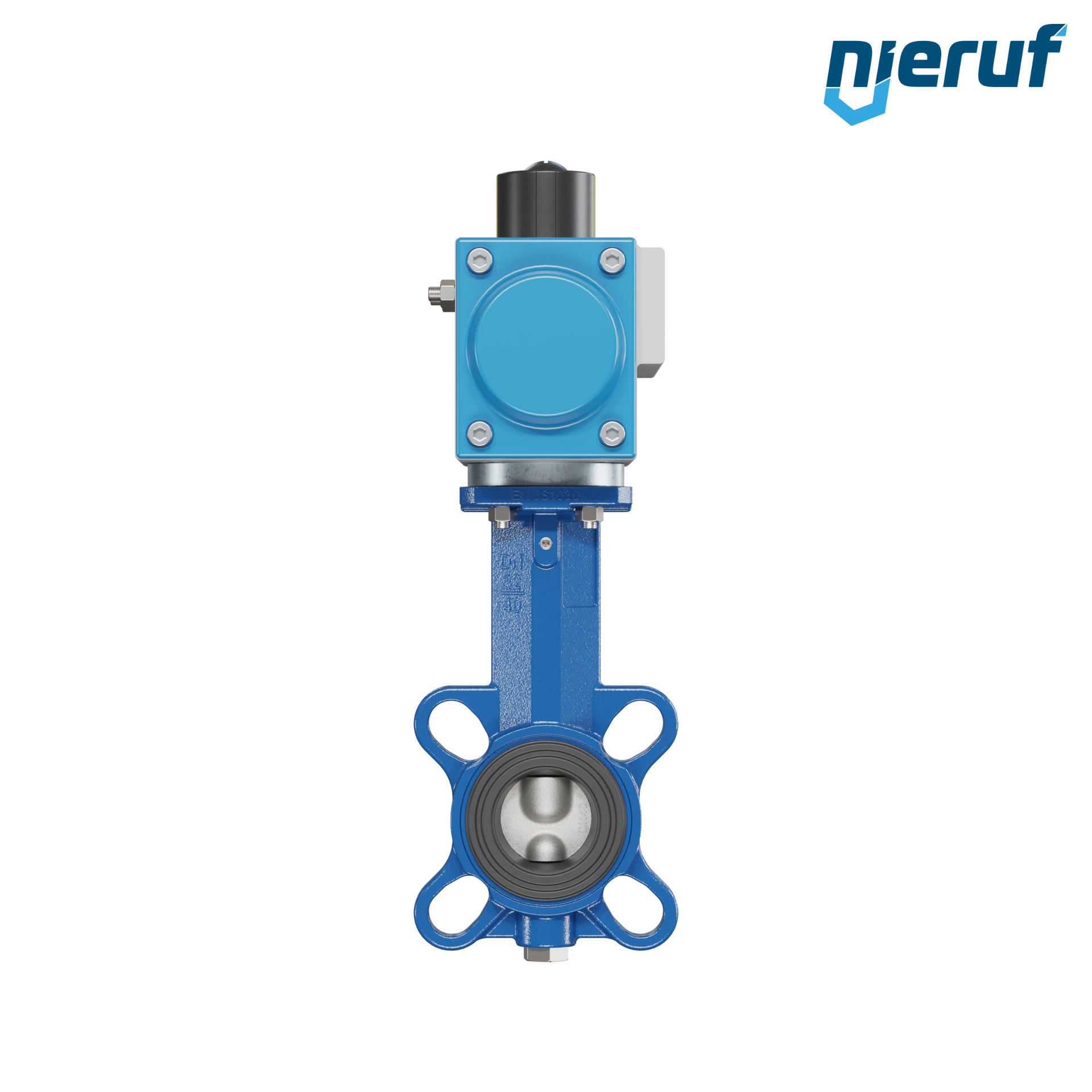

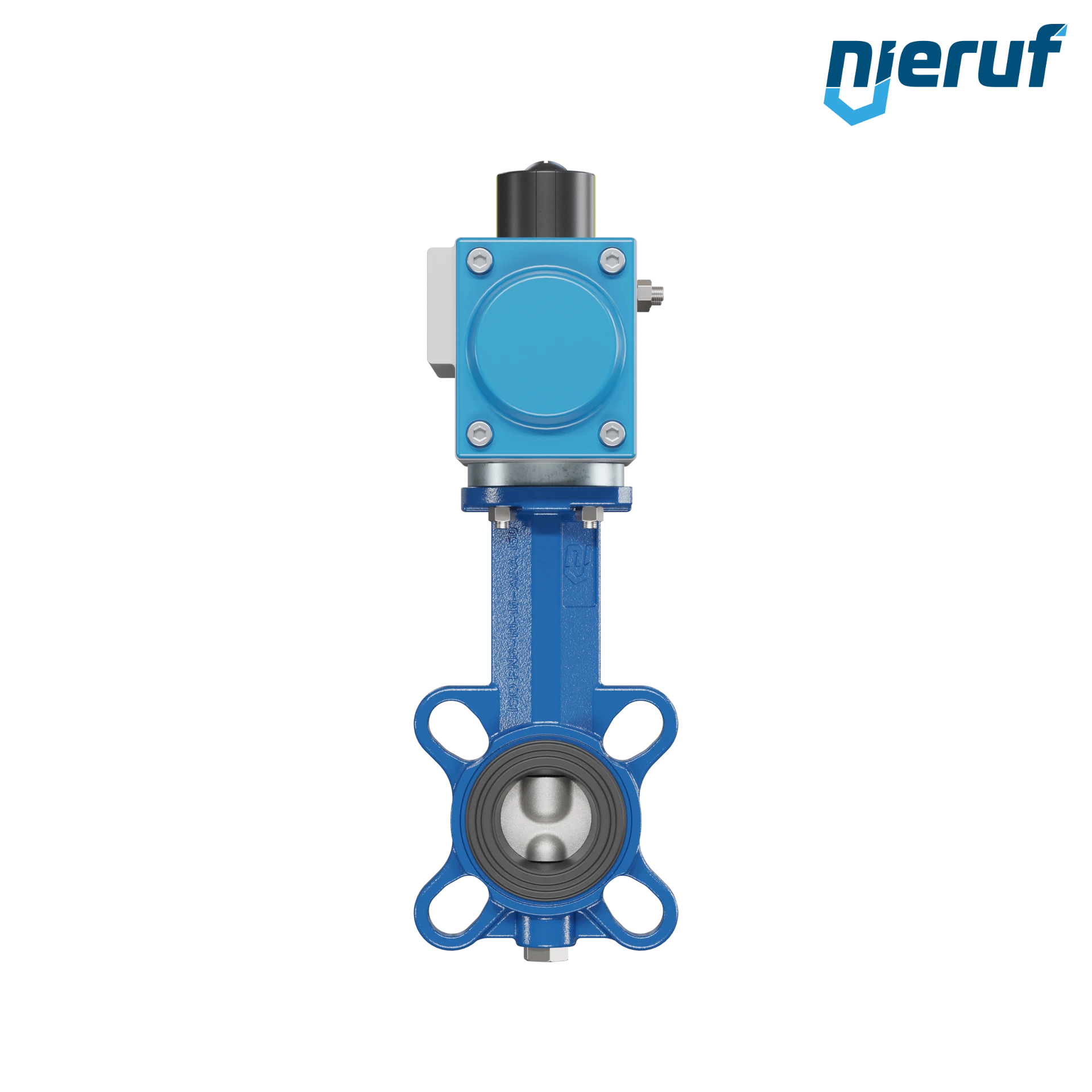

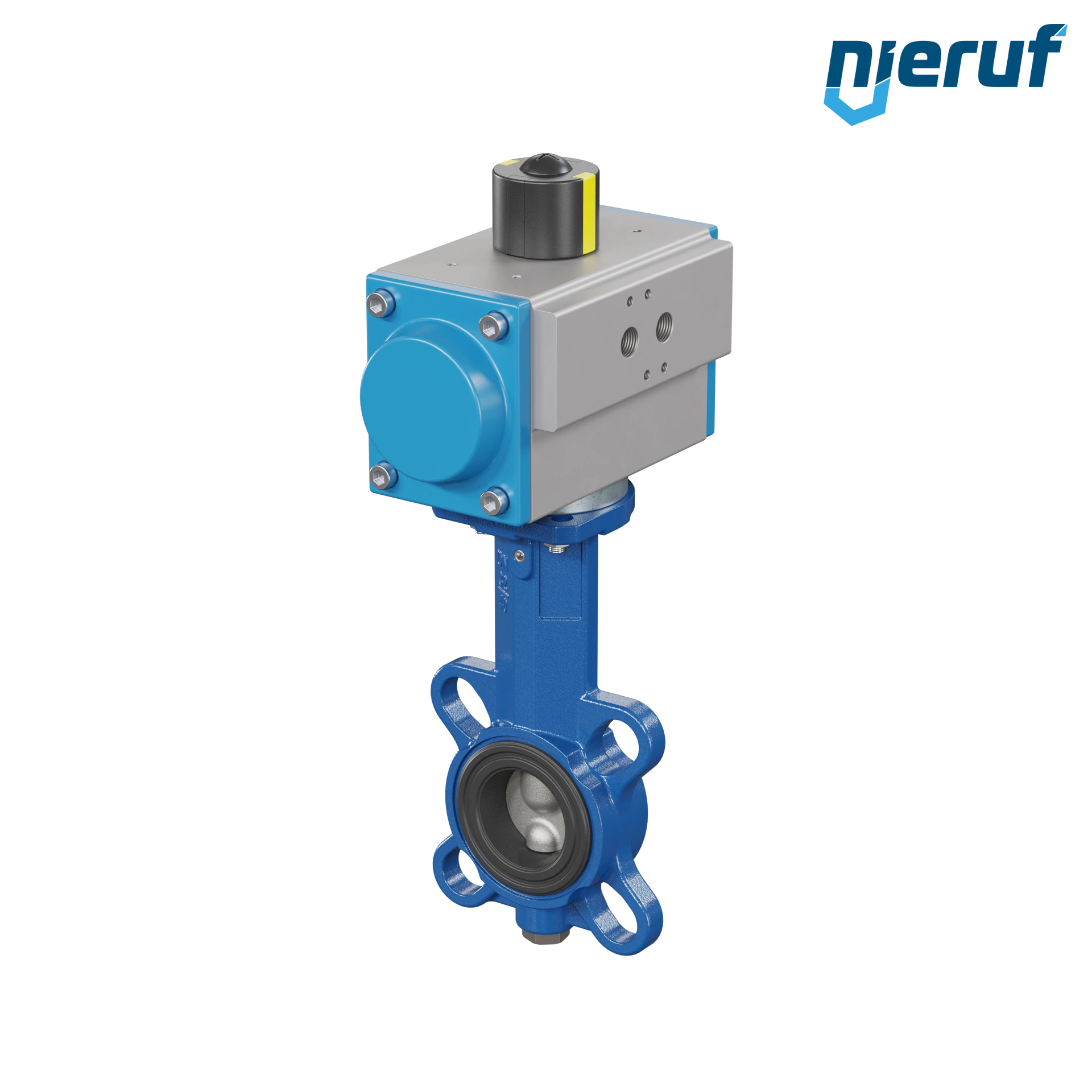

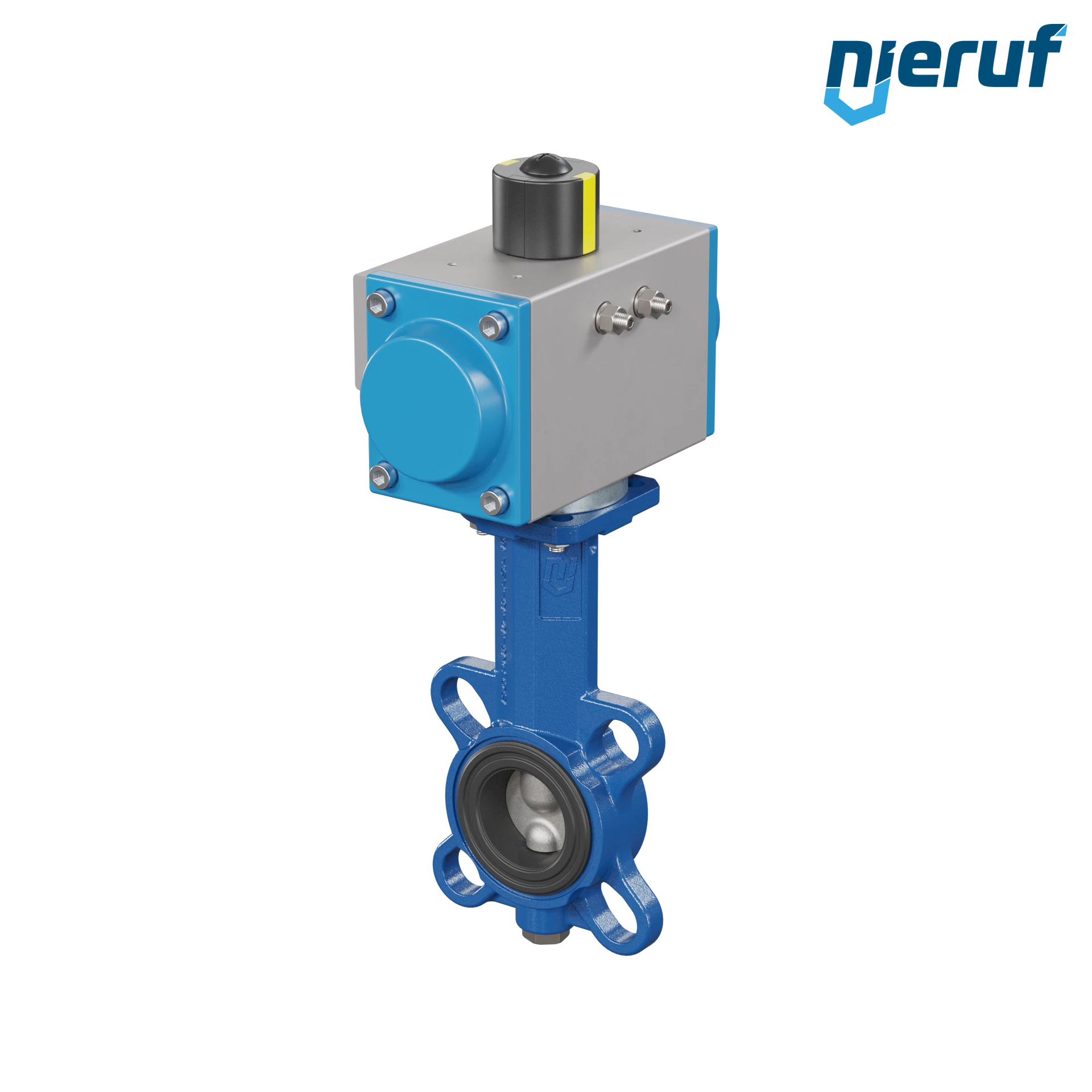

vanne papillon DN 40 AK01 FPM actionneur pneumatique à simple effet fermeture par ressort

Configurer votre vanne

Configurez ici votre vanne automatisée pour votre application spécifique.

Délai de production: en stock

Livraison express*

Commandez dans un délai de par livraison express

Expédié le : jeudi, 27. août

Livraison garantie jusqu'au vendredi, 28. août, 12 heures

* Les délais de livraison indiqués sont valables du lundi au vendredi, sans tenir compte des jours fériés.

Accessoires

NA01010001

électrovanne Namur 3/2 voies G 1/4" pouce NA01 24V DC

44,40 €*

53,28 € TVA incluse.

PR02000000

indicateur de position PR02 fins de course mécaniques ZF, D44X polyamide noir PA6

70,80 €*

84,96 € TVA incluse.

PS01010000

Régulateur de position PS01 pour actionneurs pneumatiques simple effet volumes d'air jusqu'à 5 l

833,70 €*

1 000,44 € TVA incluse.

Contrôle de résistance

Des questions sur l'article ?

Notre collaborateur <strong>Mike Richelot</strong><br>se fera un plaisir de vous aider

Notre collaborateur Mike Richelot
se fera un plaisir de vous aider

Tel: +33(0)4 28 38 01 39

E-Mail: richelot@nieruf.fr

Service NIERUF

NieRuf-Échange

Garantie de 24 mois

Certifié

Téléchargements

Modèle 3D

Fiche technique

vanne papillon DN 40 AK01 FPM actionneur pneumatique à simple effet fermeture par ressort

vanne papillon DN 40 avec oreilles centrées / wafer corps en fonte à graphite sphéroïdal avec actionneur pneumatique à simple effet fermeture par ressort manchette en FPM

Produit	vanne papillon
Modèle	AK01
Fabricant	NieRuf
Diamètre	DN 40
Pression nominale	PN6-PN10-PN16 & ANSI150
pression de service max.	16 bar
Manchette	FPM
Substance	substances liquides et gazeuses
Température	Vanne papillon: -5°C jusqu'à +150°C (selon la pression de service et le fluide) - actionneur électronique : -20°C jusqu'à +70°C
Structure	avec oreilles centrées / wafer
Matière du corps	fonte à graphite sphéroïdal EN-JS1030 (GGG40) corps bleu RAL 5005 revêtement époxy 80μm
Papillon	acier inoxydable 1.4408
Actionnement	actionneur pneumatique à simple effet fermeture par ressort
Actionneur	Actionneur pneumatique AN02 GS-63 avec indicateur de position, Pression de contrôle : 6,0 bar (0,6 MPa). (fermetures à ressort)
Approbation	DIN EN 12266-1 taux de fuite A
Application	application industrielle
Position de montage	au choix
Caractéristiques du produit	Vanne papillon sans entretien avec revêtement époxy de haute qualité et arbre divisé. Système d'étanchéité à trois niveaux pour une étanchéité garantie, une durée de vie à long terme et un fonctionnement sûr. L'actionneur peut être complété en option par un boîtier de fin de course.

Transférez rapidement et facilement les spécifications de nos vannes dans votre dossier d'appel d'offres ou vos spécifications de services.
Il suffit de copier le champ de texte ci-dessous et de l'insérer dans votre appel d'offres.

vanne papillon DN 40 AK01 FPM actionneur pneumatique à simple effet fermeture par ressort

N° d'article : AK01120507
Produit: vanne papillon
Modèle: AK01
Fabricant: NieRuf
Diamètre: DN 40
Pression nominale: PN6-PN10-PN16 & ANSI150
pression de service max.: 16 bar
Manchette: FPM
Substance: substances liquides et gazeuses
Température: Vanne papillon: -5°C jusqu'à +150°C (selon la pression de service et le fluide) - actionneur électronique : -20°C jusqu'à +70°C
Structure: avec oreilles centrées / wafer
Matière du corps: fonte à graphite sphéroïdal EN-JS1030 (GGG40) corps bleu RAL 5005 revêtement époxy 80μm
Papillon: acier inoxydable 1.4408
Actionnement: actionneur pneumatique à simple effet fermeture par ressort
Actionneur: Actionneur pneumatique AN02 GS-63 avec indicateur de position, Pression de contrôle : 6,0 bar (0,6 MPa). (fermetures à ressort)
Approbation: DIN EN 12266-1 taux de fuite A
Application: application industrielle
Position de montage: au choix
Caractéristiques du produit: Vanne papillon sans entretien avec revêtement époxy de haute qualité et arbre divisé. Système d'étanchéité à trois niveaux pour une étanchéité garantie, une durée de vie à long terme et un fonctionnement sûr. L'actionneur peut être complété en option par un boîtier de fin de course.

Aucune pièce de rechange n'a été trouvée pour le numéro d'article .

Modèle 3D STEP - 7.32 MiB

Fiche technique PDF - 4.63 MiB
