AN02020310

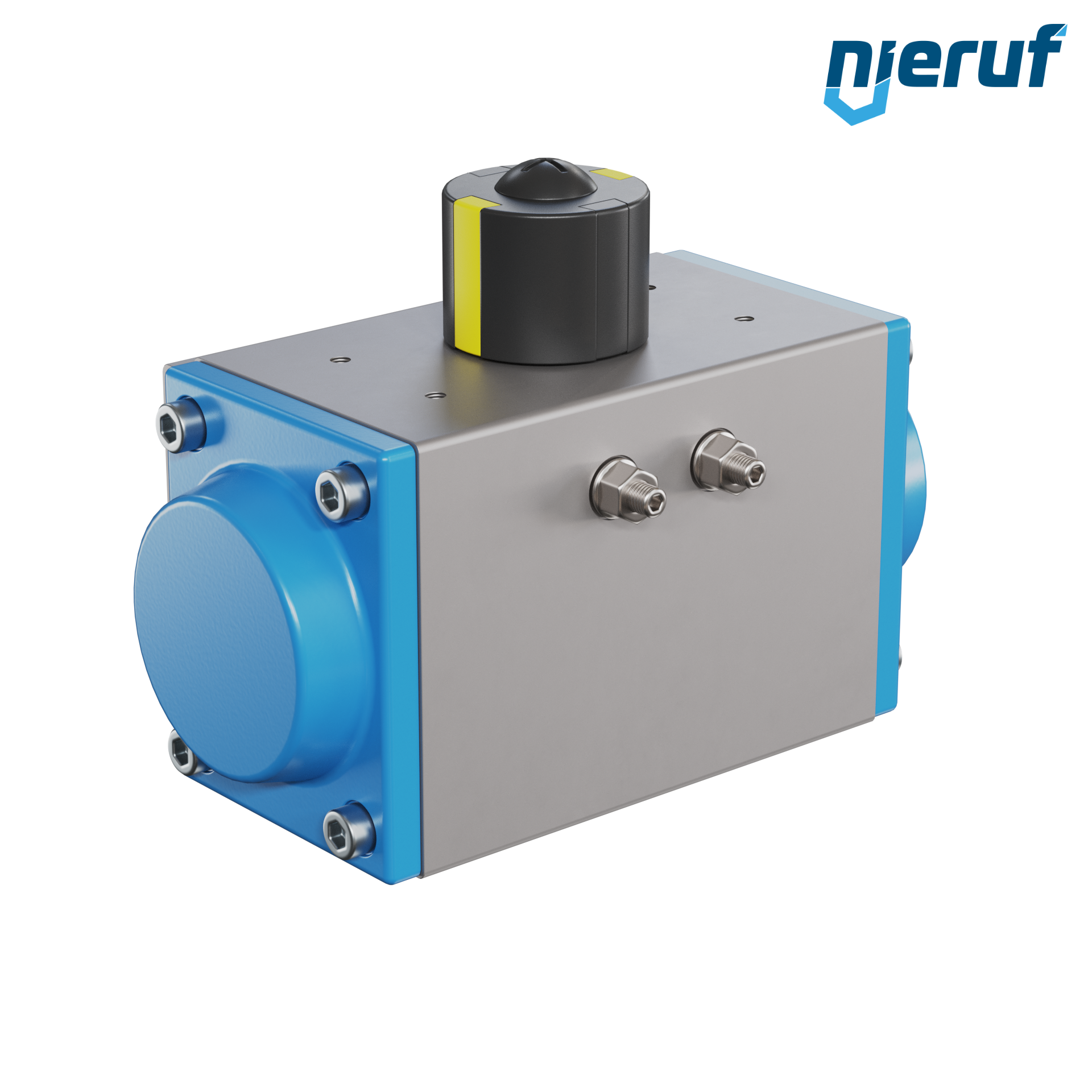

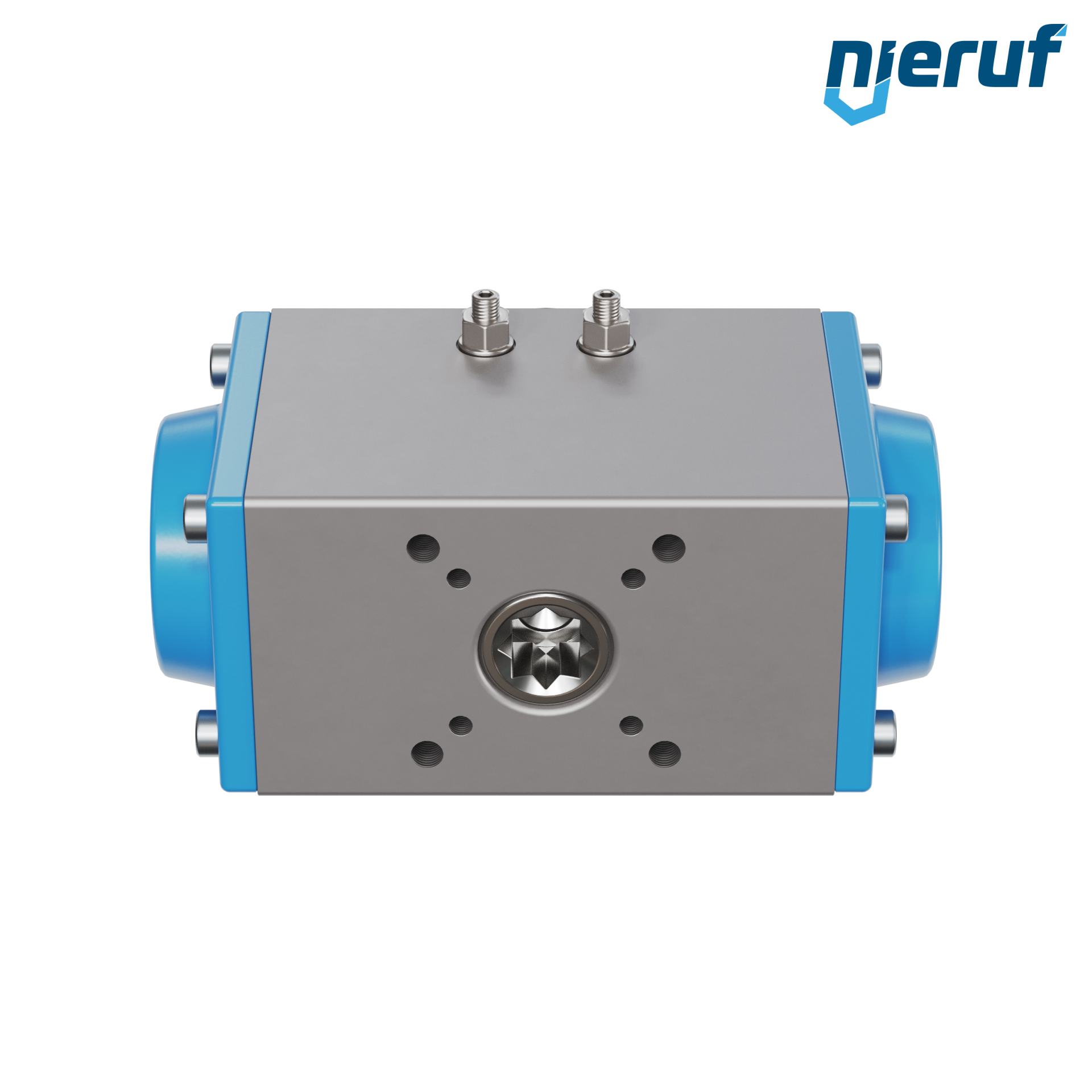

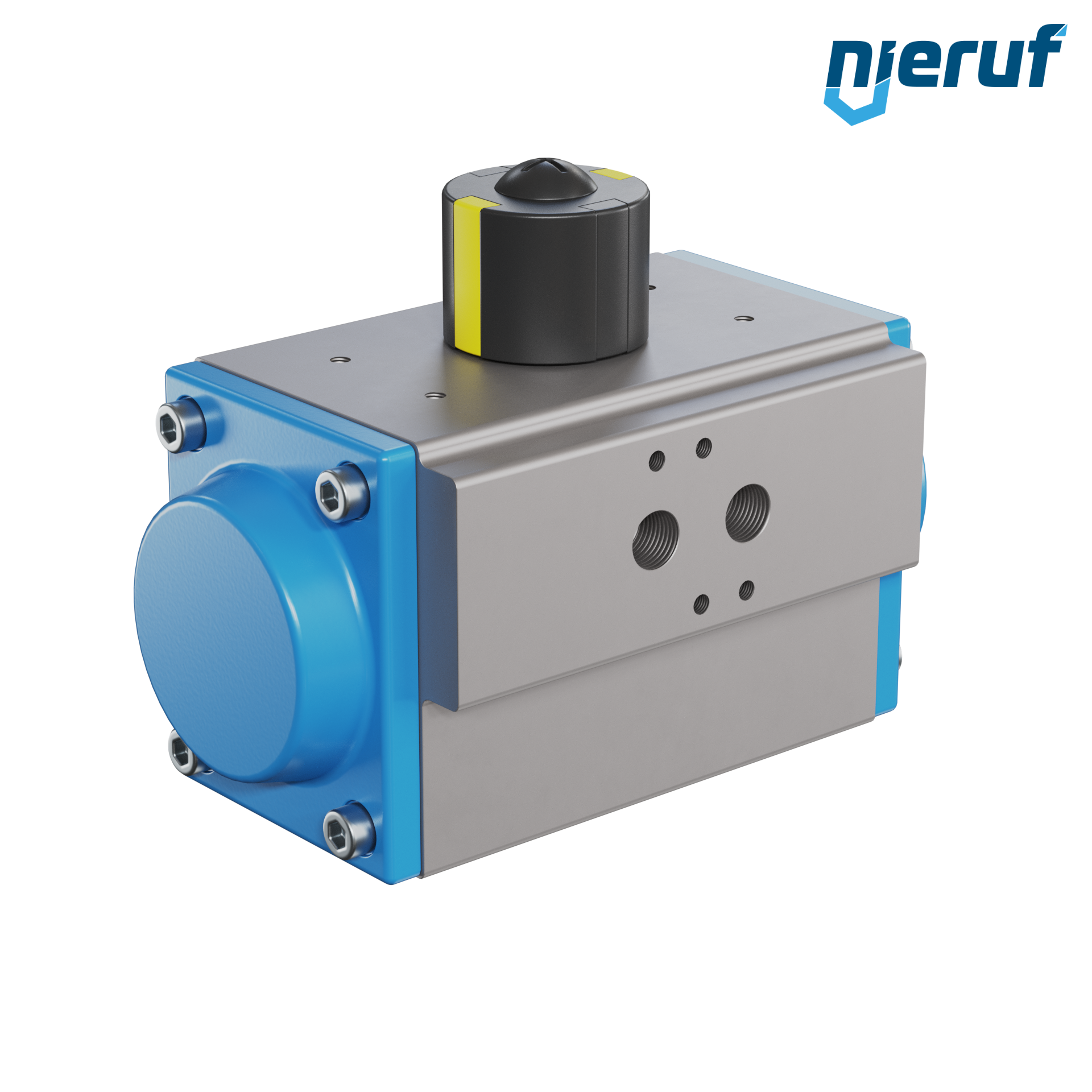

actionneur pneumatique AN02 simple effet, ouverture par ressort GS-063 90° avec 10 ressorts

137,80 €*

165,36 € TVA incluse.

*Prix HT, frais de livraison en supplément

Délai de production: 1 - 2 semaines

Accessoires

DP01000001

plaque d'étranglement pour électrovanne 3/2 voies avec actionnement manuel

76,90 €*

92,28 € TVA incluse.

PS01010000

Régulateur de position PS01 pour actionneurs pneumatiques simple effet volumes d'air jusqu'à 5 l

914,70 €*

1 097,64 € TVA incluse.

NA01010001

électrovanne Namur 3/2 voies G 1/4" pouce NA01 24V DC

46,20 €*

55,44 € TVA incluse.

PR01000000

indicateur de position modèle PR01 pour actionneur pneumatique

64,80 €*

77,76 € TVA incluse.

Notre collaborateur <strong>Mike Richelot</strong><br>se fera un plaisir de vous aider

Des questions sur l'article ?

Notre collaborateur Mike Richelot
se fera un plaisir de vous aider

Tel: +33(0)4 28 38 01 39

E-Mail: richelot@nieruf.fr

Service NIERUF

Téléchargements

Modèle 3D

Fiche technique

actionneur pneumatique AN02 simple effet, ouverture par ressort GS-063 90° avec 10 ressorts

actionneur pneumatique simple effet et ouverture par ressort avec angle de rotation de 90° GS-063 nombre de ressorts 10 selon ISO 5211 F05-F07 avec contrôle de pression de 2 bar jusqu'à 8 bar

Produit	actionneur pneumatique
Modèle	AN02
Fabricant	NieRuf
Évaluation SIL	SIL 3
Bride ISO 5211	F05-F07
Connexion	14mm
Profondeur d'insertion	18mm
Nombre de ressorts	10
Couple moteur	min. 3,7Nm jusqu'à max. 41,8Nm
Conception du pignon	octogonale
Force du ressort-min	14,4Nm
Force du ressort-max	20,9Nm
Température	-20°C jusqu'à +80°C
Longueur	165mm
Largeur	72mm
Hauteur	125mm
Actionneur	GS-063
Informations sur l'actionneur	Conception robuste et de haute qualité pour les environnements agressifs. Ajustable de 5°.
Matière du corps	alliage d'aluminium à revêtement dur
Fonctionnement	simple effet, ouverture par ressort
Angle de rotation	90°
Pression de contrôle	2 bar jusqu'à 8 bar
Joint	NBR
Fluide de contrôle	air filtré, en ce qui concerne la teneur en huile résiduelle, en poussière et en eau, au moins selon la norme DIN ISO 8573-1 : 2010 [7:-:4].
Position de montage	au choix
Caractéristiques du produit	Actionneur pneumatique compact à simple effet à ouverture par ressort pour la commande et la régulation de vannes. Angle de rotation préréglé à 90° avec indicateur visuel de position.

Transférez rapidement et facilement les spécifications de nos vannes dans votre dossier d'appel d'offres ou vos spécifications de services.
Il suffit de copier le champ de texte ci-dessous et de l'insérer dans votre appel d'offres.

actionneur pneumatique AN02 simple effet, ouverture par ressort GS-063 90° avec 10 ressorts

N° d'article : AN02020310
Produit: actionneur pneumatique
Modèle: AN02
Fabricant: NieRuf
Évaluation SIL: SIL 3
Bride ISO 5211: F05-F07
Connexion: 14mm
Profondeur d'insertion: 18mm
Nombre de ressorts: 10
Couple moteur: min. 3,7Nm jusqu'à max. 41,8Nm
Conception du pignon: octogonale
Force du ressort-min: 14,4Nm
Force du ressort-max: 20,9Nm
Température: -20°C jusqu'à +80°C
Longueur: 165mm
Largeur: 72mm
Hauteur: 125mm
Actionneur: GS-063
Informations sur l'actionneur: Conception robuste et de haute qualité pour les environnements agressifs. Ajustable de 5°.
Matière du corps: alliage d'aluminium à revêtement dur
Fonctionnement: simple effet, ouverture par ressort
Angle de rotation: 90°
Pression de contrôle: 2 bar jusqu'à 8 bar
Joint: NBR
Fluide de contrôle: air filtré, en ce qui concerne la teneur en huile résiduelle, en poussière et en eau, au moins selon la norme DIN ISO 8573-1 : 2010 [7:-:4].
Position de montage: au choix
Caractéristiques du produit: Actionneur pneumatique compact à simple effet à ouverture par ressort pour la commande et la régulation de vannes. Angle de rotation préréglé à 90° avec indicateur visuel de position.
