AK01100010

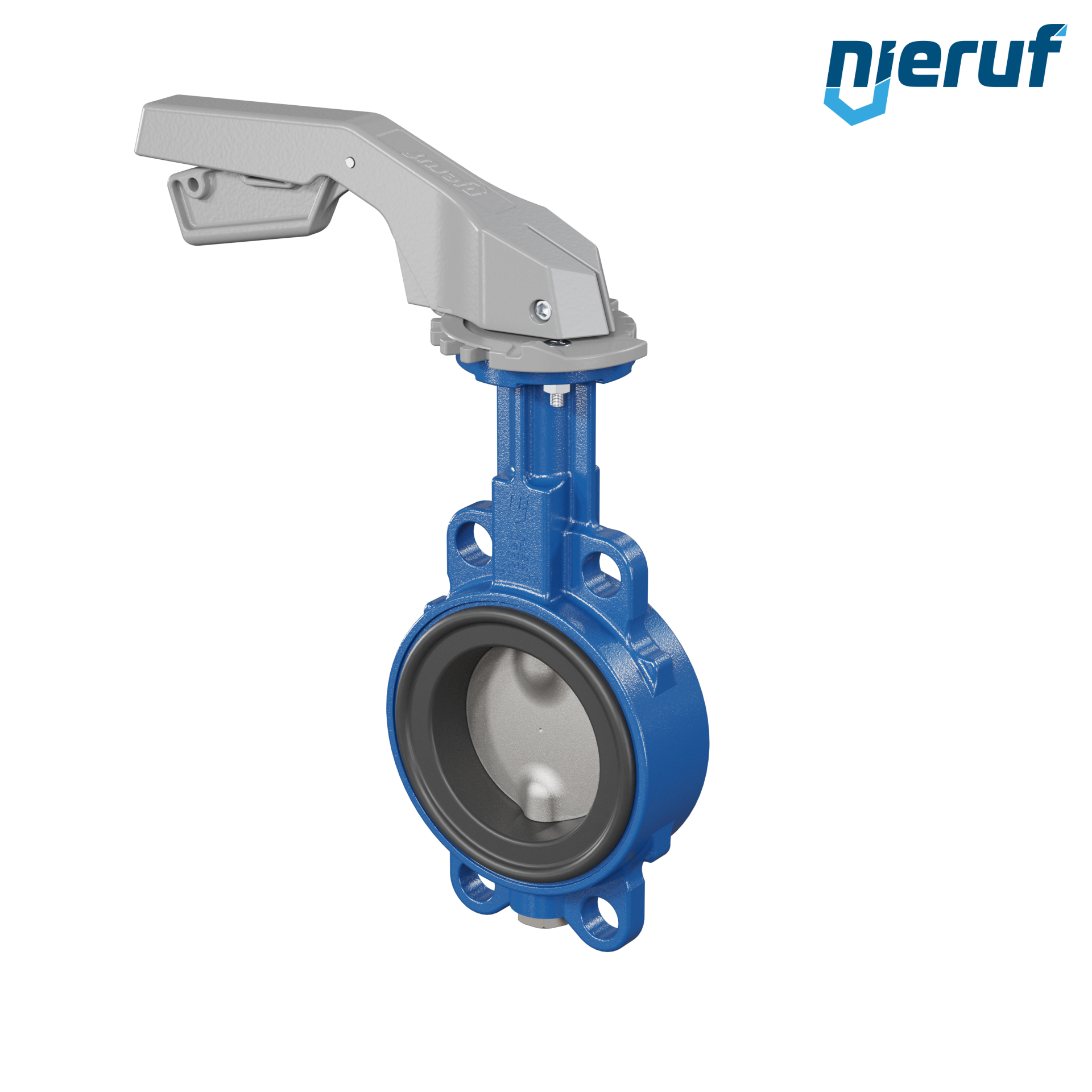

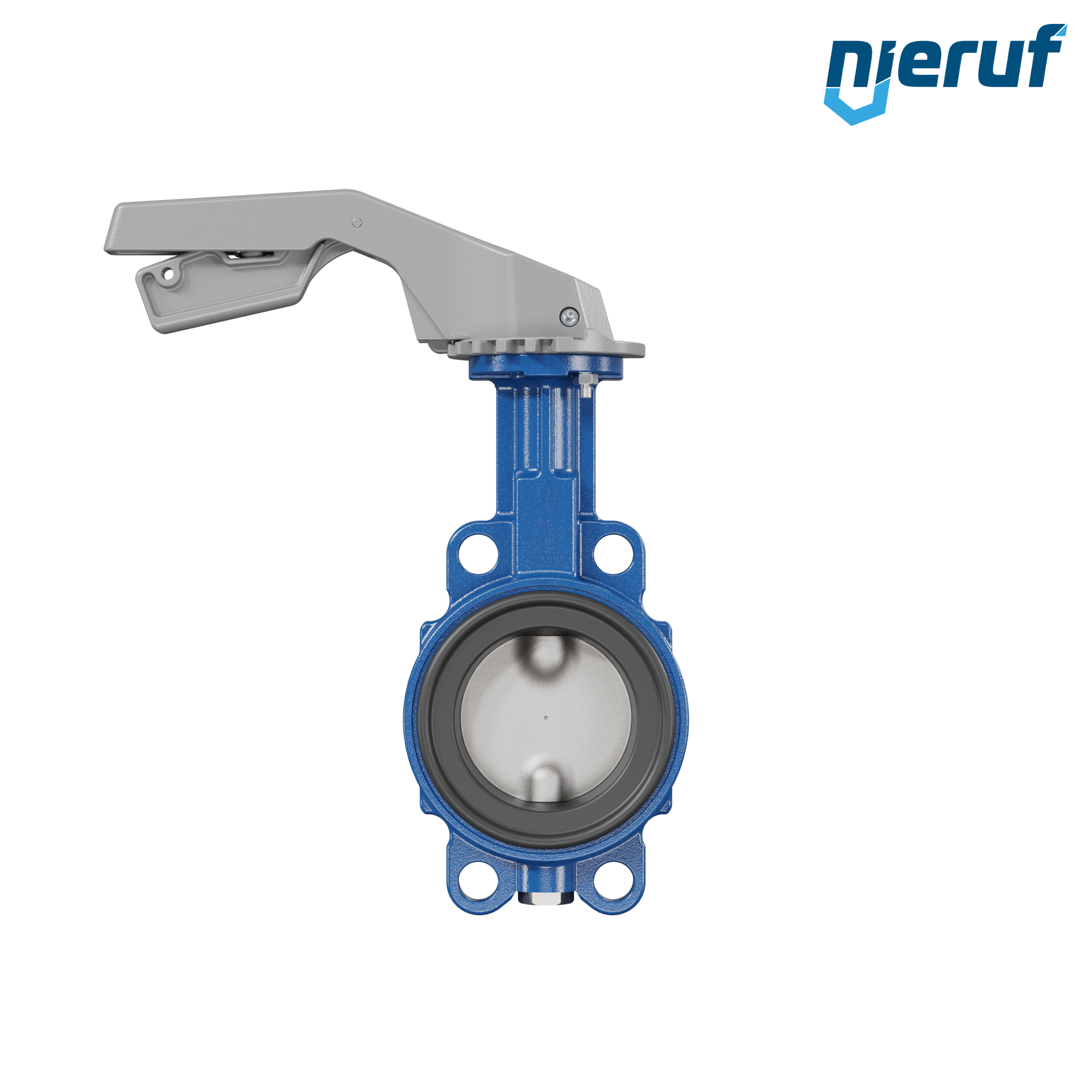

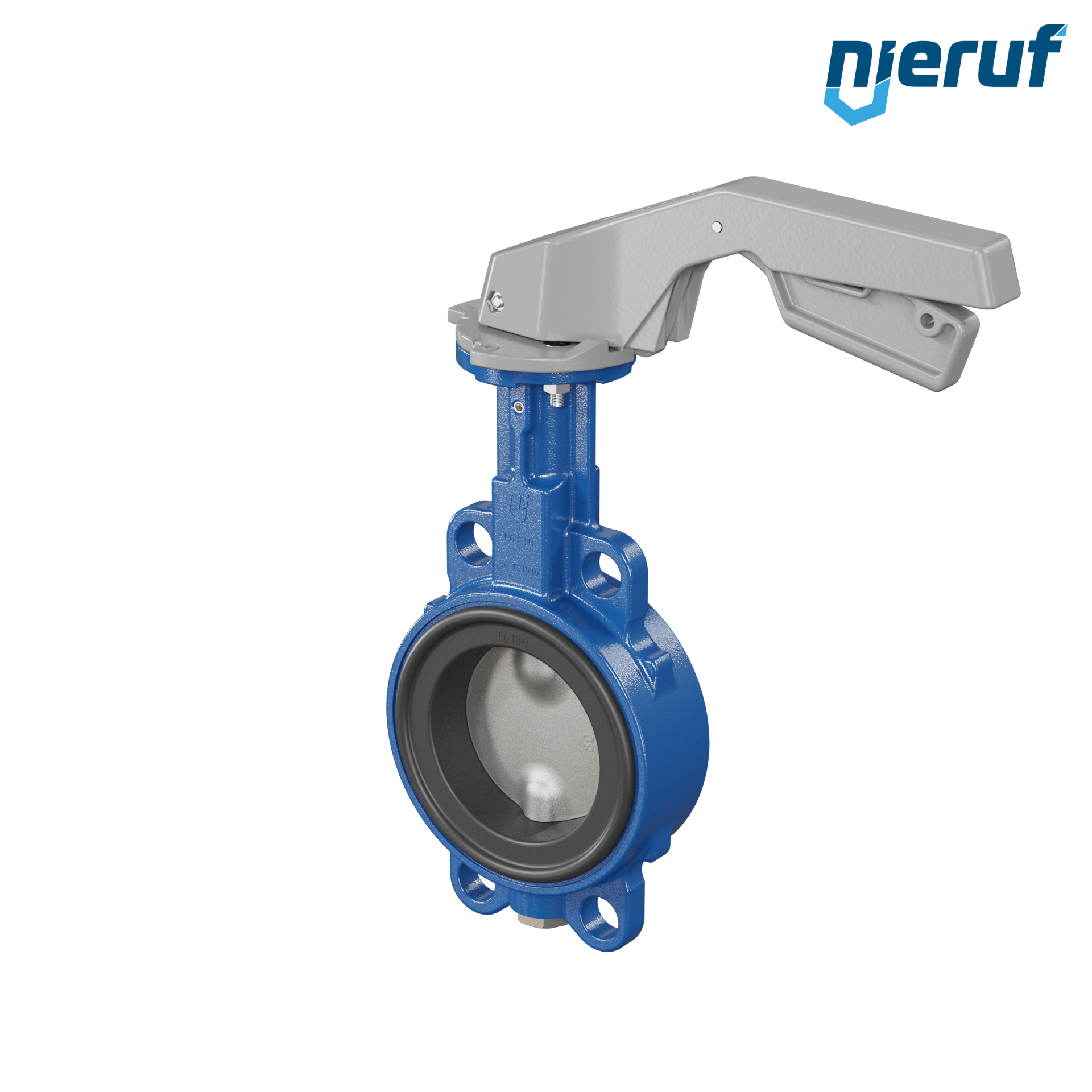

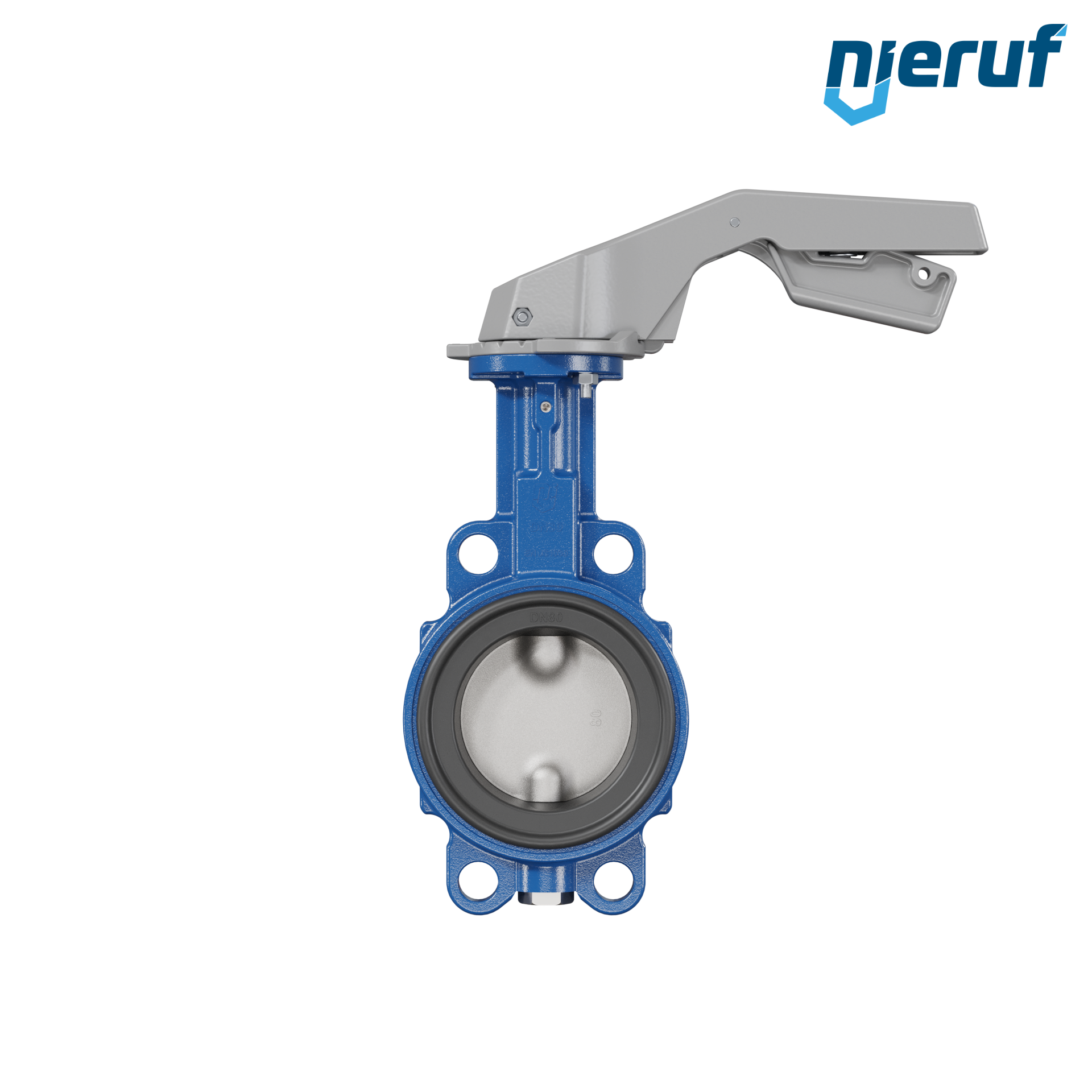

vanne papillon AK01 DN 80 PN6-PN10-PN16 & ANSI150 DVGW-eau potable
- Délai de production
- en stock
- Option livraison express*
Commandez dans un délai de par livraison express
Expédié le : lundi, 05. octobre
Livraison Express garantie jusqu'au mardi, 06. octobre, 12 heures
Accessoires
kit de raccordement vanne papillon/bride DN80 - 3" pouce pour bride PN16 acier
23,04 € TVA incluse.
bride DN80 PN10/16 EN1092-1 11 B1 C22.8 / P250GH brillant
34,80 € TVA incluse.
Des questions sur l'article ?
Notre collaborateur Mike Richelot
se fera un plaisir de vous aider
Téléchargements
vanne papillon AK01 DN 80 PN6-PN10-PN16 & ANSI150 DVGW-eau potable
vanne papillon DN 80 PN6-PN10-PN16 & ANSI150 avec oreilles centrées / wafer fonte à graphite sphéroïdal avec levier manuel grise EPDM DVGW eau potable, WRAS, ACS, W270
| Produit | vanne papillon |
|---|---|
| Modèle | AK01 |
| Fabricant | NieRuf |
| Diamètre | DN 80 |
| Pression nominale | PN6-PN10-PN16 & ANSI150 |
| pression de service max. | 16 bar |
| Manchette | EPDM DVGW eau potable, WRAS, ACS, W270 |
| Substance | substances liquides et gazeuses |
| Température | -20°C jusqu'à +90°C / avec DVGW eau potable max. 40°C |
| Structure | avec oreilles centrées / wafer |
| Matière du corps | fonte à graphite sphéroïdal EN-JS1030 (GGG40) corps bleu RAL 5005 revêtement époxy 80μm |
| Papillon | acier inoxydable 1.4408 |
| Actionnement | levier manuel grise |
| Approbation | EPDM pour eau potable DW-6201CR0174 nach DIN EN 1074-1/-2 (plage d'application - 20 °C à + 40 °C) |
| Application | application industrielle |
| Position de montage | au choix |
| Caractéristiques du produit | Vanne papillon sans entretien avec revêtement époxy de haute qualité et arbre divisé. Système d'étanchéité à trois niveaux pour une étanchéité garantie, une durée de vie à long terme et un fonctionnement sûr. Version industrielle. |
Transférez rapidement et facilement les spécifications de nos vannes dans votre dossier d'appel d'offres ou vos spécifications de services.
Il suffit de copier le champ de texte ci-dessous et de l'insérer dans votre appel d'offres.
vanne papillon AK01 DN 80 PN6-PN10-PN16 & ANSI150 DVGW-eau potable
N° d'article
: AK01100010
Produit:
vanne papillon
Modèle:
AK01
Fabricant:
NieRuf
Diamètre:
DN 80
Pression nominale:
PN6-PN10-PN16 & ANSI150
pression de service max.:
16 bar
Manchette:
EPDM DVGW eau potable, WRAS, ACS, W270
Substance:
substances liquides et gazeuses
Température:
-20°C jusqu'à +90°C / avec DVGW eau potable max. 40°C
Structure:
avec oreilles centrées / wafer
Matière du corps:
fonte à graphite sphéroïdal EN-JS1030 (GGG40) corps bleu RAL 5005 revêtement époxy 80μm
Papillon:
acier inoxydable 1.4408
Actionnement:
levier manuel grise
Approbation:
EPDM pour eau potable DW-6201CR0174 nach DIN EN 1074-1/-2 (plage d'application - 20 °C à + 40 °C)
Application:
application industrielle
Position de montage:
au choix
Caractéristiques du produit:
Vanne papillon sans entretien avec revêtement époxy de haute qualité et arbre divisé. Système d'étanchéité à trois niveaux pour une étanchéité garantie, une durée de vie à long terme et un fonctionnement sûr. Version industrielle.
Accessoires
joint à bride DN80 PN10/16/25/40 89x142x2 Klingersil C 4400
Délai de production: en stock
bride DN80 PN10/16 EN1092-1 11 B1 C22.8 / P250GH brillant
Délai de production: 3 - 5 jours ouvrables
raccord coudé (soudé) 90° 88,9 x 2,0 acier inoxydable 1.4571
Délai de production: en stock
raccord en T (soudé) 88,9 x 2,0 acier inoxydable 1.4571
Délai de production: 3 - 5 jours ouvrables
raccord réducteur (soudé) 114,3 x 2,6 a 60,3 x 2,0 acier inoxydable 1.4571
Délai de production: en stock
Levier manuel avec ressort de rappel F05-F07 14x14 arbre couple moteur max. 55Nm
Délai de production: 2 - 3 semaines
