AK01100714

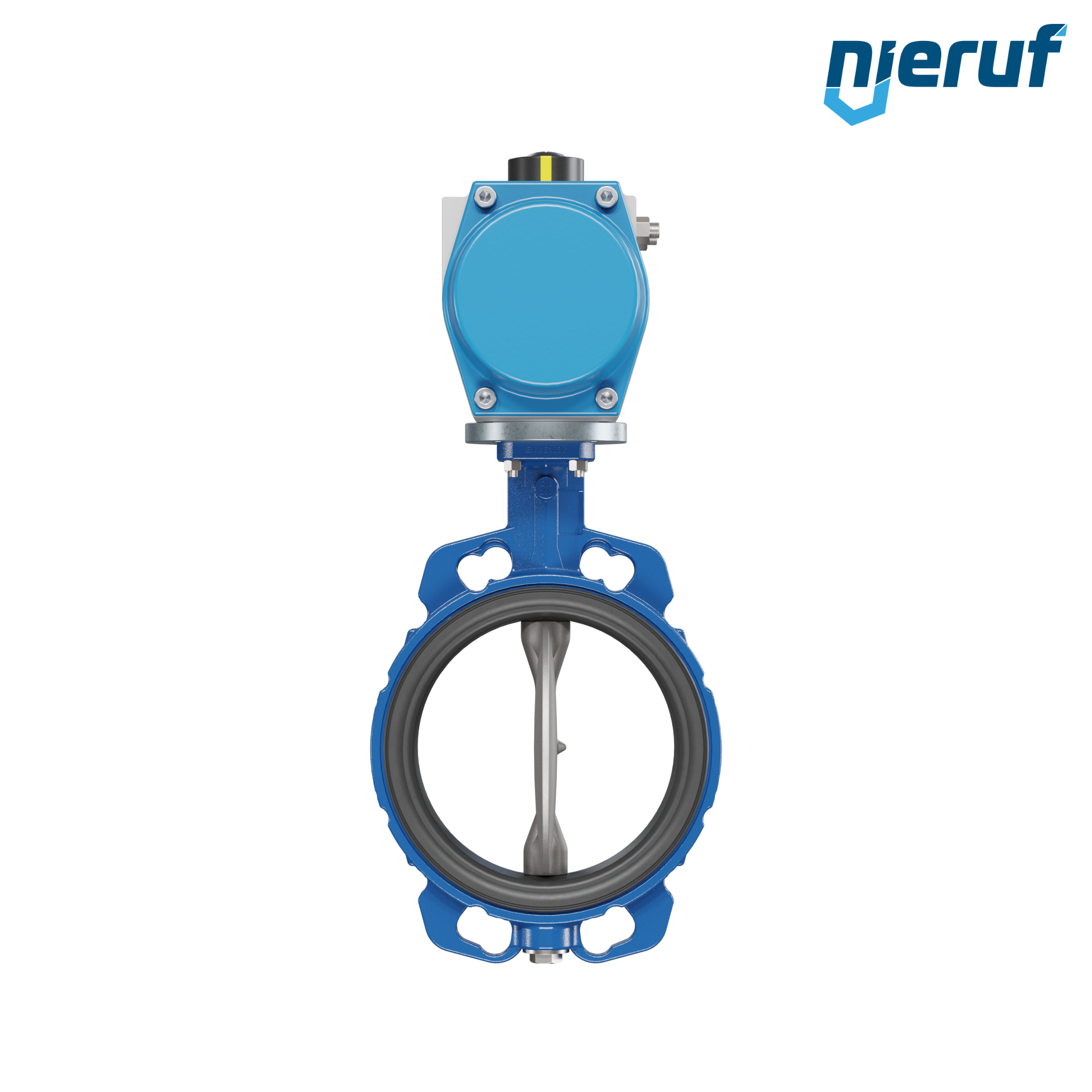

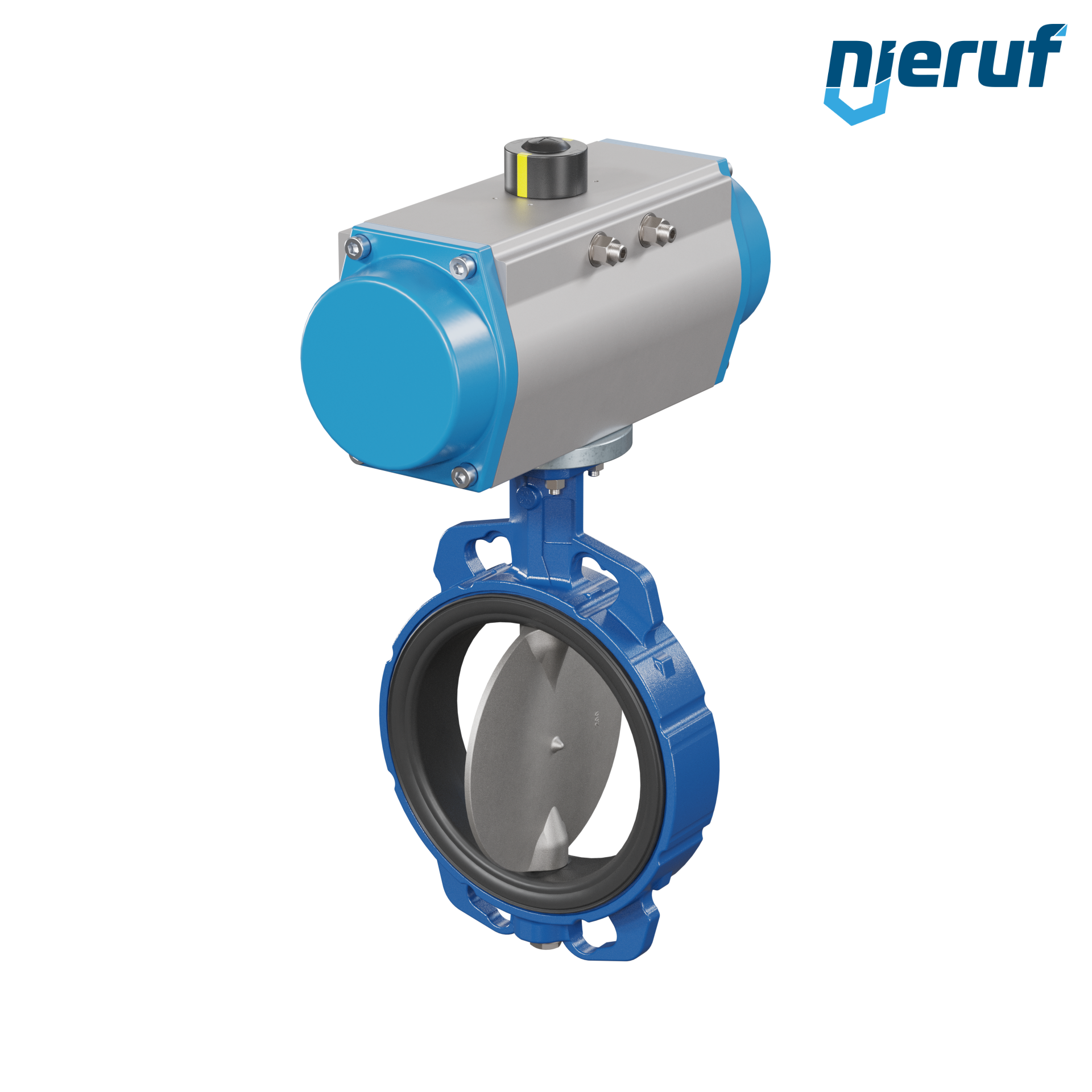

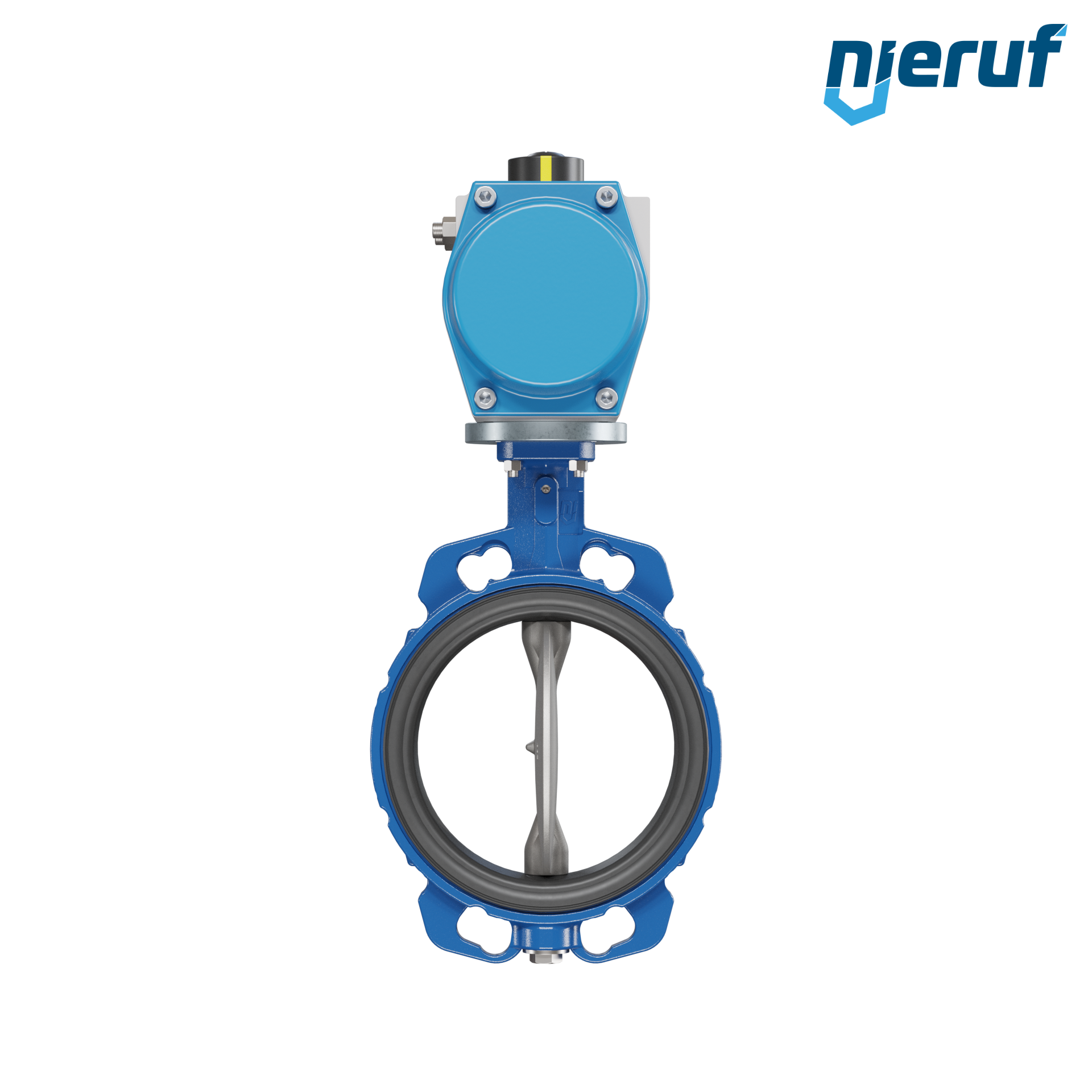

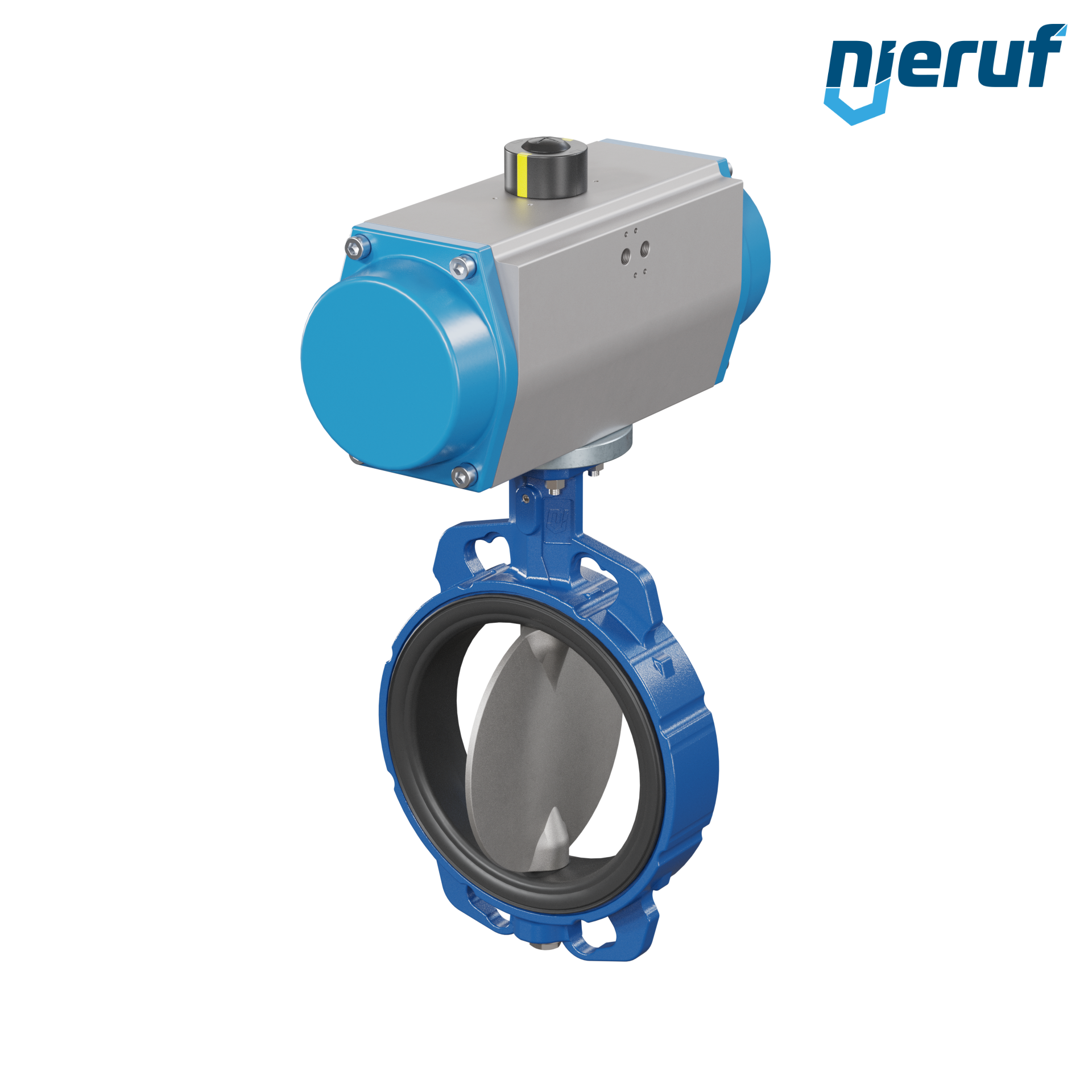

vanne papillon DN 200 AK01 EPDM DVGW eau potable, WRAS, ACS, W270 actionneur pneumatique à simple effet ouverture par ressort

1 126,10 €*

1 351,32 € TVA incluse.

*Prix HT, frais de livraison en supplément

Délai de production: 2 - 3 semaines

Accessoires

PS01010001

Régulateur de position PS01 pour actionneurs pneumatiques simple effet volumes d'air à partir de 5 l

914,70 €*

1 097,64 € TVA incluse.

NA01010001

électrovanne Namur 3/2 voies G 1/4" pouce NA01 24V DC

46,20 €*

55,44 € TVA incluse.

PR02000000

indicateur de position PR02 fins de course mécaniques ZF, D44X polyamide noir PA6

73,10 €*

87,72 € TVA incluse.

Contrôle de résistance

Notre collaborateur <strong>Mike Richelot</strong><br>se fera un plaisir de vous aider

Des questions sur l'article ?

Notre collaborateur Mike Richelot
se fera un plaisir de vous aider

Tel: +33(0)4 28 38 01 39

E-Mail: richelot@nieruf.fr

Service NIERUF

Garantie de 24 mois

Certifié

Téléchargements

Modèle 3D

Fiche technique

vanne papillon DN 200 AK01 EPDM DVGW eau potable, WRAS, ACS, W270 actionneur pneumatique à simple effet ouverture par ressort

vanne papillon DN 200 avec oreilles centrées / wafer corps en fonte à graphite sphéroïdal avec actionneur pneumatique à simple effet ouverture par ressort manchette en EPDM DVGW eau potable, WRAS, ACS, W270

Produit	vanne papillon
Modèle	AK01
Fabricant	NieRuf
Diamètre	DN 200
Pression nominale	PN6-PN10-PN16 & ANSI150
pression de service max.	16 bar
Manchette	EPDM DVGW eau potable, WRAS, ACS, W270
Substance	substances liquides et gazeuses
Température	Vanne papillon: -20°C jusqu'à +90°C (selon la pression de service et le fluide) - avec DVGW eau potable max. 40°C - actionneur pneumatique : - 20°C jusqu'à + 80°C
Structure	avec oreilles centrées / wafer
Matière du corps	fonte à graphite sphéroïdal EN-JS1030 (GGG40) corps bleu RAL 5005 revêtement époxy 80μm
Papillon	acier inoxydable 1.4408
Actionnement	actionneur pneumatique à simple effet ouverture par ressort
Actionneur	Actionneur pneumatique AN02 GS-140 avec indicateur de position, Pression de contrôle : 6,0 bar (0,6 MPa). (ouvertures à ressort)
Approbation	EPDM pour eau potable DW-6201CR0174 nach DIN EN 1074-1/-2 (plage d'application - 20 °C à + 40 °C)
Application	application industrielle
Position de montage	au choix
Caractéristiques du produit	Vanne papillon sans entretien avec revêtement époxy de haute qualité et arbre divisé. Système d'étanchéité à trois niveaux pour une étanchéité garantie, une durée de vie à long terme et un fonctionnement sûr. L'actionneur peut être complété en option par un boîtier de fin de course.

Transférez rapidement et facilement les spécifications de nos vannes dans votre dossier d'appel d'offres ou vos spécifications de services.
Il suffit de copier le champ de texte ci-dessous et de l'insérer dans votre appel d'offres.

vanne papillon DN 200 AK01 EPDM DVGW eau potable, WRAS, ACS, W270 actionneur pneumatique à simple effet ouverture par ressort

N° d'article : AK01100714
Produit: vanne papillon
Modèle: AK01
Fabricant: NieRuf
Diamètre: DN 200
Pression nominale: PN6-PN10-PN16 & ANSI150
pression de service max.: 16 bar
Manchette: EPDM DVGW eau potable, WRAS, ACS, W270
Substance: substances liquides et gazeuses
Température: Vanne papillon: -20°C jusqu'à +90°C (selon la pression de service et le fluide) - avec DVGW eau potable max. 40°C - actionneur pneumatique : - 20°C jusqu'à + 80°C
Structure: avec oreilles centrées / wafer
Matière du corps: fonte à graphite sphéroïdal EN-JS1030 (GGG40) corps bleu RAL 5005 revêtement époxy 80μm
Papillon: acier inoxydable 1.4408
Actionnement: actionneur pneumatique à simple effet ouverture par ressort
Actionneur: Actionneur pneumatique AN02 GS-140 avec indicateur de position, Pression de contrôle : 6,0 bar (0,6 MPa). (ouvertures à ressort)
Approbation: EPDM pour eau potable DW-6201CR0174 nach DIN EN 1074-1/-2 (plage d'application - 20 °C à + 40 °C)
Application: application industrielle
Position de montage: au choix
Caractéristiques du produit: Vanne papillon sans entretien avec revêtement époxy de haute qualité et arbre divisé. Système d'étanchéité à trois niveaux pour une étanchéité garantie, une durée de vie à long terme et un fonctionnement sûr. L'actionneur peut être complété en option par un boîtier de fin de course.
