AK01110413

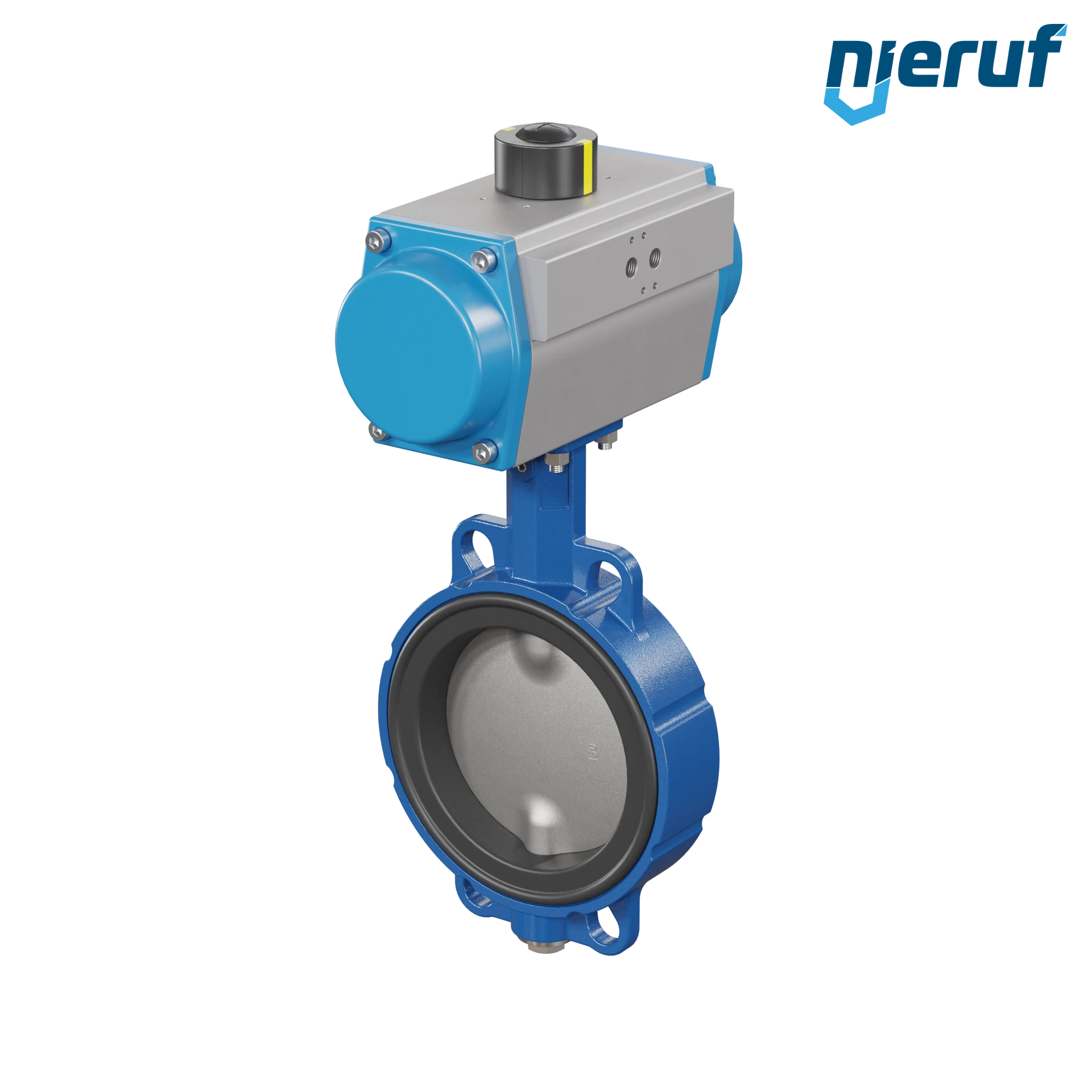

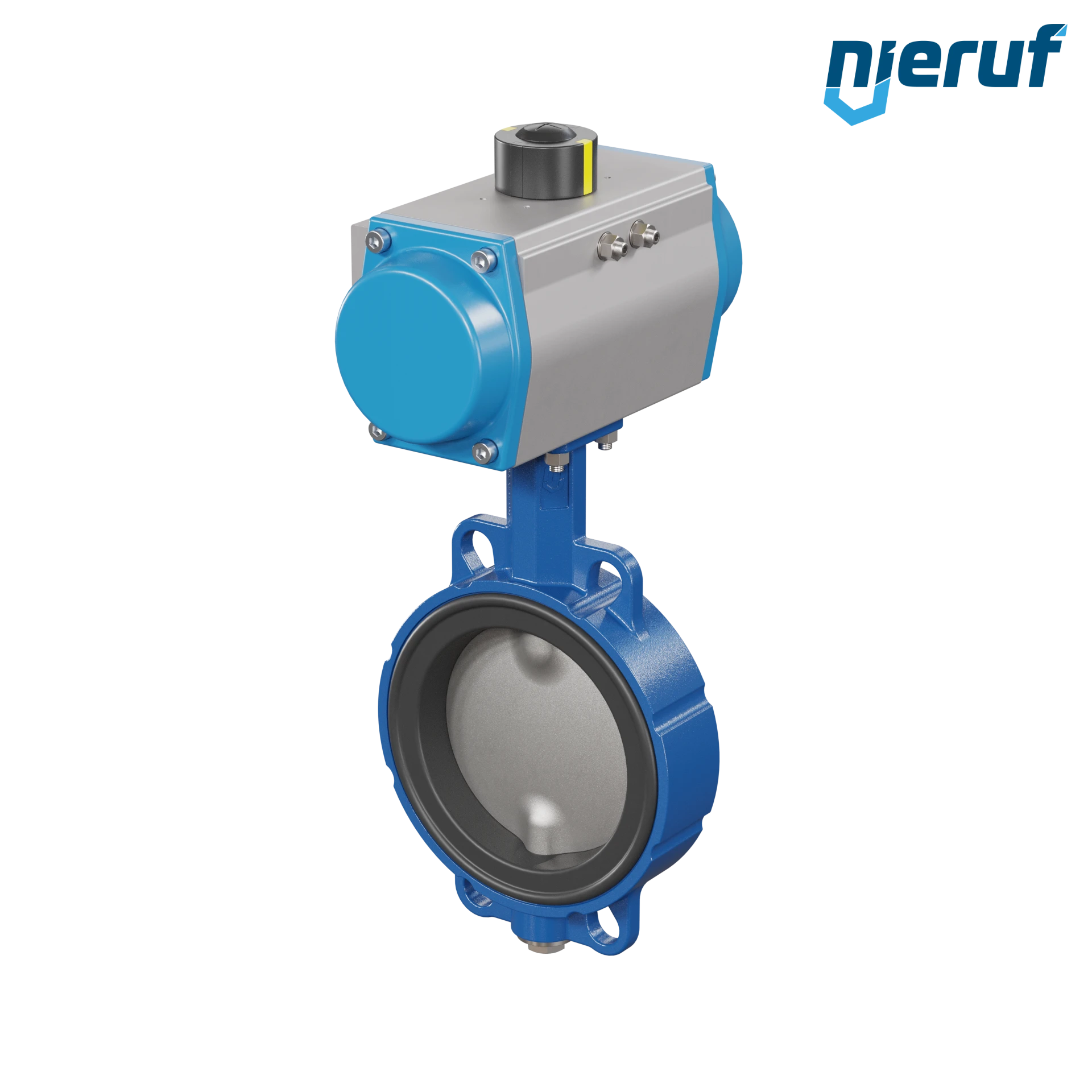

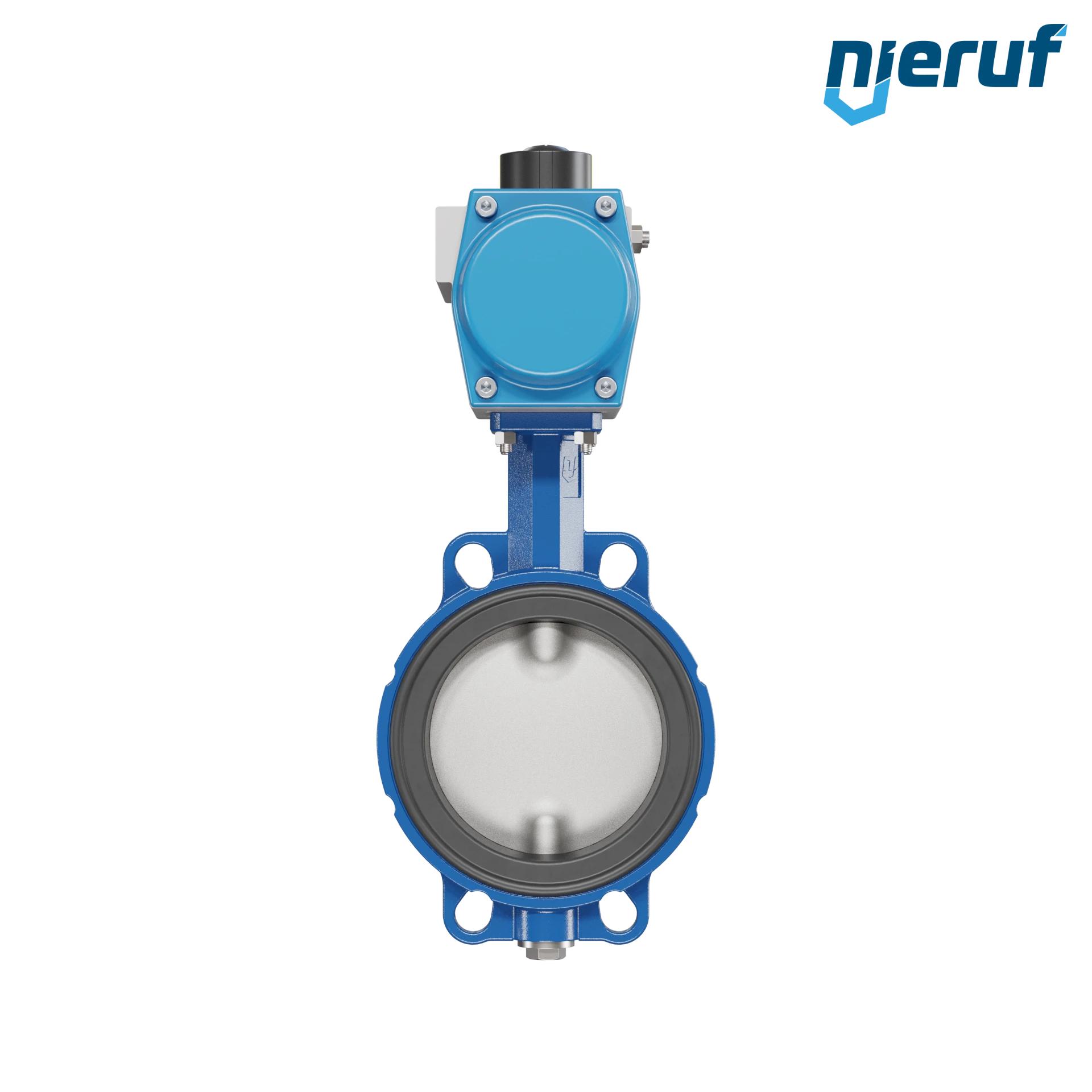

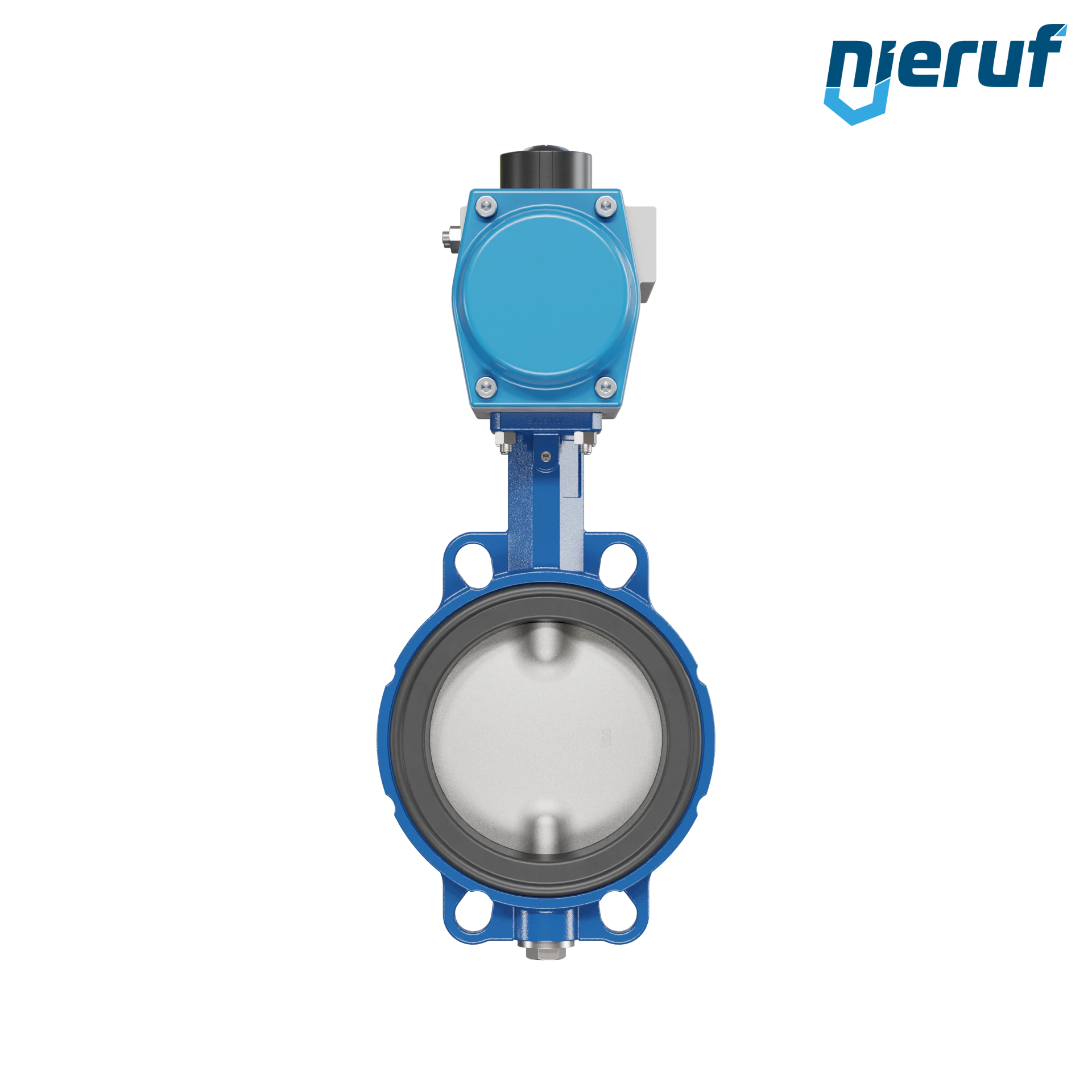

vanne papillon DN 150 AK01 NBR-70-noir DVGW gaz actionneur pneumatique à double effet

Configurer votre vanne

Configurez ici votre vanne automatisée pour votre application spécifique.

Délai de production: en stock

Livraison express*

Commandez dans un délai de par livraison express

Expédié le : lundi, 18. août

Livraison garantie jusqu'au mardi, 19. août, 12 heures

* Les délais de livraison indiqués sont valables du lundi au vendredi, sans tenir compte des jours fériés.

Accessoires

NA02010001

électrovanne Namur 5/2 voies G 1/4" pouce NA02 24V DC

44,40 €*

53,28 € TVA incluse.

PR02000000

indicateur de position PR02 fins de course mécaniques ZF, D44X polyamide noir PA6

70,80 €*

84,96 € TVA incluse.

PS01000000

Régulateur de position PS01 pour actionneurs pneumatiques double effet volumes d'air jusqu'à 5 l

711,90 €*

854,28 € TVA incluse.

Contrôle de résistance

Des questions sur l'article ?

Notre collaborateur <strong>Mike Richelot</strong><br>se fera un plaisir de vous aider

Notre collaborateur Mike Richelot
se fera un plaisir de vous aider

Tel: +33(0)4 28 38 01 39

E-Mail: richelot@nieruf.fr

Service NIERUF

NieRuf-Échange

Garantie de 24 mois

Certifié

Téléchargements

Modèle 3D

Fiche technique

vanne papillon DN 150 AK01 NBR-70-noir DVGW gaz actionneur pneumatique à double effet

vanne papillon DN 150 avec oreilles centrées / wafer corps en fonte à graphite sphéroïdal avec actionneur pneumatique à double effet manchette en NBR-70-noir DVGW gaz

Produit	vanne papillon
Modèle	AK01
Fabricant	NieRuf
Diamètre	DN 150
Pression nominale	PN6-PN10-PN16 & ANSI150
pression de service max.	16 bar
Manchette	NBR-70-noir DVGW gaz
Substance	substances liquides et gazeuses
Température	Vanne papillon: -10°C jusqu'à +60°C (selon la pression de service et le fluide) - actionneur pneumatique : - 20°C jusqu'à + 80°C
Structure	avec oreilles centrées / wafer
Matière du corps	fonte à graphite sphéroïdal EN-JS1030 (GGG40) corps bleu RAL 5005 revêtement époxy 80μm
Papillon	acier inoxydable 1.4408
Actionnement	actionneur pneumatique à double effet
Actionneur	Actionneur pneumatique AN02 GD-105 avec indicateur de position inclus, pression de contrôle 6.0 bar.
Approbation	NBR pour gaz NG-4313CN0141, conformément à la norme DIN EN 13774 (plage d'application - 10 °C à + 60 °C)
Application	application industrielle
Position de montage	au choix
Caractéristiques du produit	Vanne papillon sans entretien avec revêtement époxy de haute qualité et arbre divisé. Système d'étanchéité à trois niveaux pour une étanchéité garantie, une durée de vie à long terme et un fonctionnement sûr. L'actionneur peut être complété en option par un boîtier de fin de course.

Transférez rapidement et facilement les spécifications de nos vannes dans votre dossier d'appel d'offres ou vos spécifications de services.
Il suffit de copier le champ de texte ci-dessous et de l'insérer dans votre appel d'offres.

vanne papillon DN 150 AK01 NBR-70-noir DVGW gaz actionneur pneumatique à double effet

N° d'article : AK01110413
Produit: vanne papillon
Modèle: AK01
Fabricant: NieRuf
Diamètre: DN 150
Pression nominale: PN6-PN10-PN16 & ANSI150
pression de service max.: 16 bar
Manchette: NBR-70-noir DVGW gaz
Substance: substances liquides et gazeuses
Température: Vanne papillon: -10°C jusqu'à +60°C (selon la pression de service et le fluide) - actionneur pneumatique : - 20°C jusqu'à + 80°C
Structure: avec oreilles centrées / wafer
Matière du corps: fonte à graphite sphéroïdal EN-JS1030 (GGG40) corps bleu RAL 5005 revêtement époxy 80μm
Papillon: acier inoxydable 1.4408
Actionnement: actionneur pneumatique à double effet
Actionneur: Actionneur pneumatique AN02 GD-105 avec indicateur de position inclus, pression de contrôle 6.0 bar.
Approbation: NBR pour gaz NG-4313CN0141, conformément à la norme DIN EN 13774 (plage d'application - 10 °C à + 60 °C)
Application: application industrielle
Position de montage: au choix
Caractéristiques du produit: Vanne papillon sans entretien avec revêtement époxy de haute qualité et arbre divisé. Système d'étanchéité à trois niveaux pour une étanchéité garantie, une durée de vie à long terme et un fonctionnement sûr. L'actionneur peut être complété en option par un boîtier de fin de course.

Aucune pièce de rechange n'a été trouvée pour le numéro d'article .

Modèle 3D STEP - 6.85 MiB

Fiche technique PDF - 4.63 MiB

FL01020113

bride DN150 PN10/16 EN1092-1 11 B1 C22.8 / P250GH brillant

Délai de production: en stock

Livraison express*

65,20 €*

78,24 € TVA incluse.

FD01000113

joint à bride DN150 PN10/16 169x218x2 Klingersil C 4400

Délai de production: en stock

Livraison express*

7,50 €*

9,00 € TVA incluse.

NA02010001

électrovanne Namur 5/2 voies G 1/4" pouce NA02 24V DC

Délai de production: en stock

Livraison express*

44,40 €*

53,28 € TVA incluse.

EF01110106

raccord à visser droit EF01 acier inoxydable FKM G1/4" D6mm

Délai de production: en stock

Livraison express*

16,90 €*

20,28 € TVA incluse.

EF07000106

raccord en équerre EF07 laiton NBR G1/4" D6mm

Délai de production: en stock

Livraison express*

1,80 €*

2,16 € TVA incluse.

EF03000606

connecteur droit EF03 laiton NBR D6mm

Délai de production: en stock

Livraison express*

1,70 €*

2,04 € TVA incluse.

EF05000606

connecteur en T EF05 laiton NBR D6mm

Délai de production: en stock

Livraison express*

2,30 €*

2,76 € TVA incluse.

RF01011305

raccord coudé (soudé) 90° 168,3 x 3,0 acier inoxydable 1.4571

Délai de production: 3 - 5 jours ouvrables

Livraison express*

154,30 €*

185,16 € TVA incluse.

RF01101305

raccord en T (soudé) 168,3 x 3,0 acier inoxydable 1.4571

Délai de production: 3 - 5 jours ouvrables

Livraison express*

268,50 €*

322,20 € TVA incluse.

VS03010213

kit de raccordement vanne papillon/bride DN150 - 6" pouce pour bride PN16 acier

Délai de production: en stock

Livraison express*

37,60 €*

45,12 € TVA incluse.

PS01030000

Régulateur de position PS01 pour actionneurs pneumatiques double effet avec fonction de sécurité volumes d'air jusqu'à 5 l

Délai de production: 2 - 3 semaines

Livraison express*

833,70 €*

1 000,44 € TVA incluse.
