AK02110712

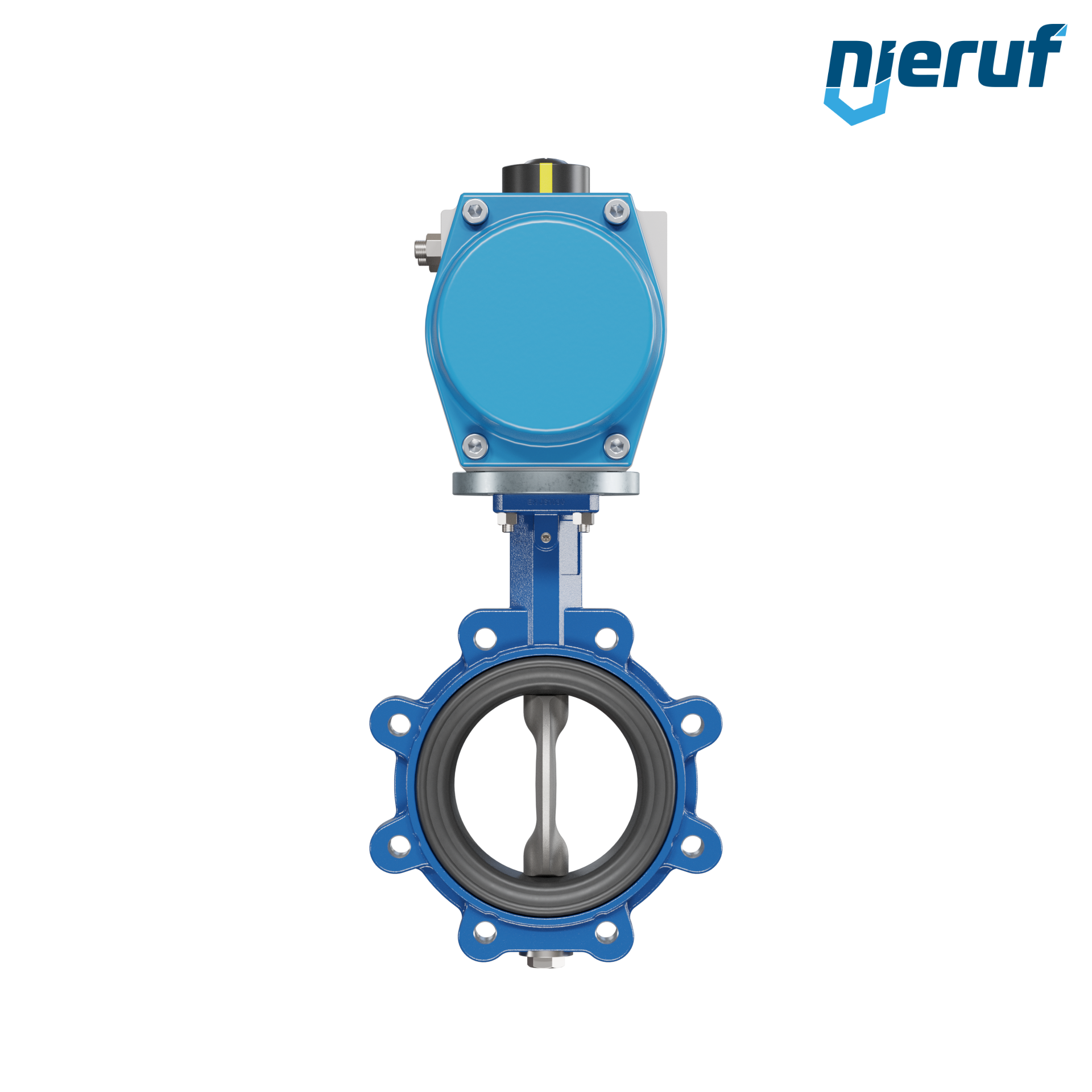

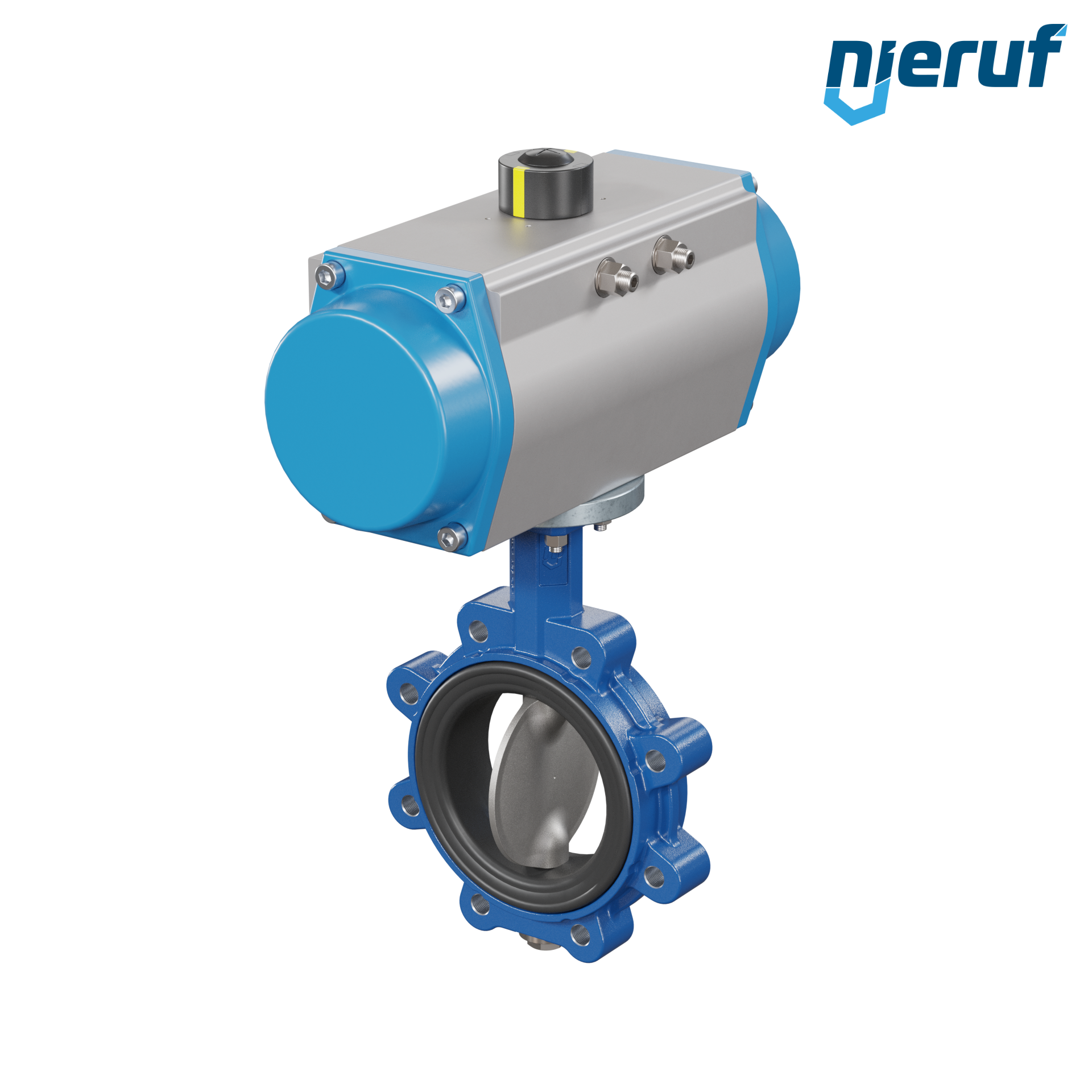

vanne papillon DN 125 AK02 NBR-70-noir DVGW gaz actionneur pneumatique à simple effet ouverture par ressort

931,10 €*

1 117,32 € TVA incluse.

*Prix HT, frais de livraison en supplément

Délai de production: 2 - 3 semaines

Accessoires

PS01010001

Régulateur de position PS01 pour actionneurs pneumatiques simple effet volumes d'air à partir de 5 l

914,70 €*

1 097,64 € TVA incluse.

NA01010001

électrovanne Namur 3/2 voies G 1/4" pouce NA01 24V DC

46,20 €*

55,44 € TVA incluse.

PR02000000

indicateur de position PR02 fins de course mécaniques ZF, D44X polyamide noir PA6

73,10 €*

87,72 € TVA incluse.

Contrôle de résistance

Notre collaborateur <strong>Mike Richelot</strong><br>se fera un plaisir de vous aider

Des questions sur l'article ?

Notre collaborateur Mike Richelot
se fera un plaisir de vous aider

Tel: +33(0)4 28 38 01 39

E-Mail: richelot@nieruf.fr

Service NIERUF

Garantie de 24 mois

Certifié

Téléchargements

Modèle 3D

Fiche technique

vanne papillon DN 125 AK02 NBR-70-noir DVGW gaz actionneur pneumatique à simple effet ouverture par ressort

vanne papillon DN 125 avec oreilles taraudées / lug corps en fonte à graphite sphéroïdal avec actionneur pneumatique à simple effet ouverture par ressort manchette en NBR-70-noir DVGW gaz

Produit	vanne papillon
Modèle	AK02
Fabricant	NieRuf
Diamètre	DN 125
Pression nominale	PN10-PN16
pression de service max.	10 bar
Manchette	NBR-70-noir DVGW gaz
Substance	substances liquides et gazeuses
Température	Vanne papillon: -10°C jusqu'à +60°C (selon la pression de service et le fluide) - actionneur pneumatique : - 20°C jusqu'à + 80°C
Structure	avec oreilles taraudées / lug
Matière du corps	fonte à graphite sphéroïdal EN-JS1030 (GGG40) corps bleu RAL 5005 revêtement époxy 80μm
Papillon	acier inoxydable 1.4408
Actionnement	actionneur pneumatique à simple effet ouverture par ressort
Actionneur	Actionneur pneumatique AN02 GS-140 avec indicateur de position, Pression de contrôle : 6,0 bar (0,6 MPa). (ouvertures à ressort)
Approbation	NBR pour gaz NG-4313CN0141, conformément à la norme DIN EN 13774 (plage d'application - 10 °C à + 60 °C)
Application	application industrielle
Position de montage	au choix
Caractéristiques du produit	Vanne papillon sans entretien avec revêtement époxy de haute qualité et arbre divisé. Système d'étanchéité à trois niveaux pour une étanchéité garantie, une durée de vie à long terme et un fonctionnement sûr. L'actionneur peut être complété en option par un boîtier de fin de course.

Transférez rapidement et facilement les spécifications de nos vannes dans votre dossier d'appel d'offres ou vos spécifications de services.
Il suffit de copier le champ de texte ci-dessous et de l'insérer dans votre appel d'offres.

vanne papillon DN 125 AK02 NBR-70-noir DVGW gaz actionneur pneumatique à simple effet ouverture par ressort

N° d'article : AK02110712
Produit: vanne papillon
Modèle: AK02
Fabricant: NieRuf
Diamètre: DN 125
Pression nominale: PN10-PN16
pression de service max.: 10 bar
Manchette: NBR-70-noir DVGW gaz
Substance: substances liquides et gazeuses
Température: Vanne papillon: -10°C jusqu'à +60°C (selon la pression de service et le fluide) - actionneur pneumatique : - 20°C jusqu'à + 80°C
Structure: avec oreilles taraudées / lug
Matière du corps: fonte à graphite sphéroïdal EN-JS1030 (GGG40) corps bleu RAL 5005 revêtement époxy 80μm
Papillon: acier inoxydable 1.4408
Actionnement: actionneur pneumatique à simple effet ouverture par ressort
Actionneur: Actionneur pneumatique AN02 GS-140 avec indicateur de position, Pression de contrôle : 6,0 bar (0,6 MPa). (ouvertures à ressort)
Approbation: NBR pour gaz NG-4313CN0141, conformément à la norme DIN EN 13774 (plage d'application - 10 °C à + 60 °C)
Application: application industrielle
Position de montage: au choix
Caractéristiques du produit: Vanne papillon sans entretien avec revêtement époxy de haute qualité et arbre divisé. Système d'étanchéité à trois niveaux pour une étanchéité garantie, une durée de vie à long terme et un fonctionnement sûr. L'actionneur peut être complété en option par un boîtier de fin de course.
