AS03000009

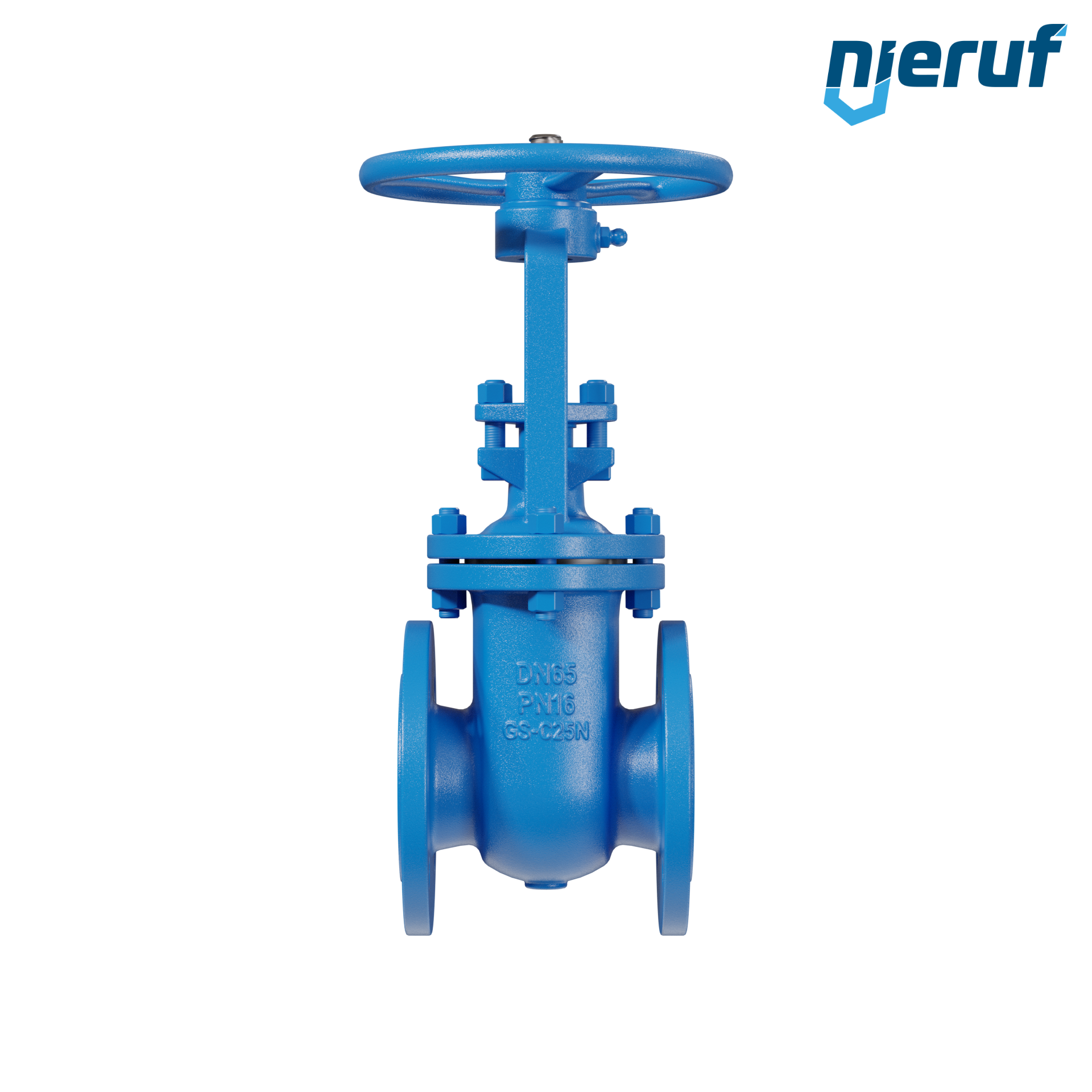

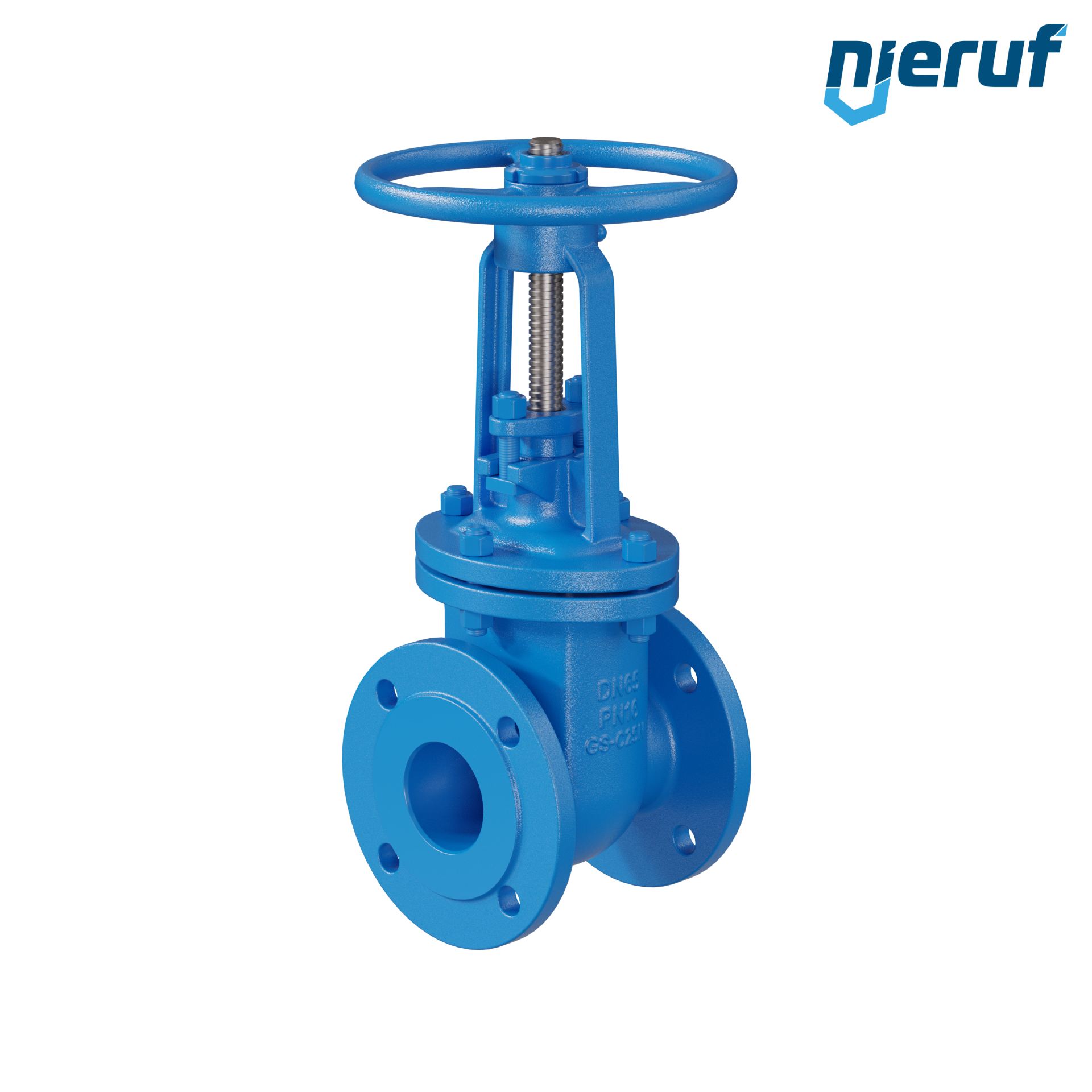

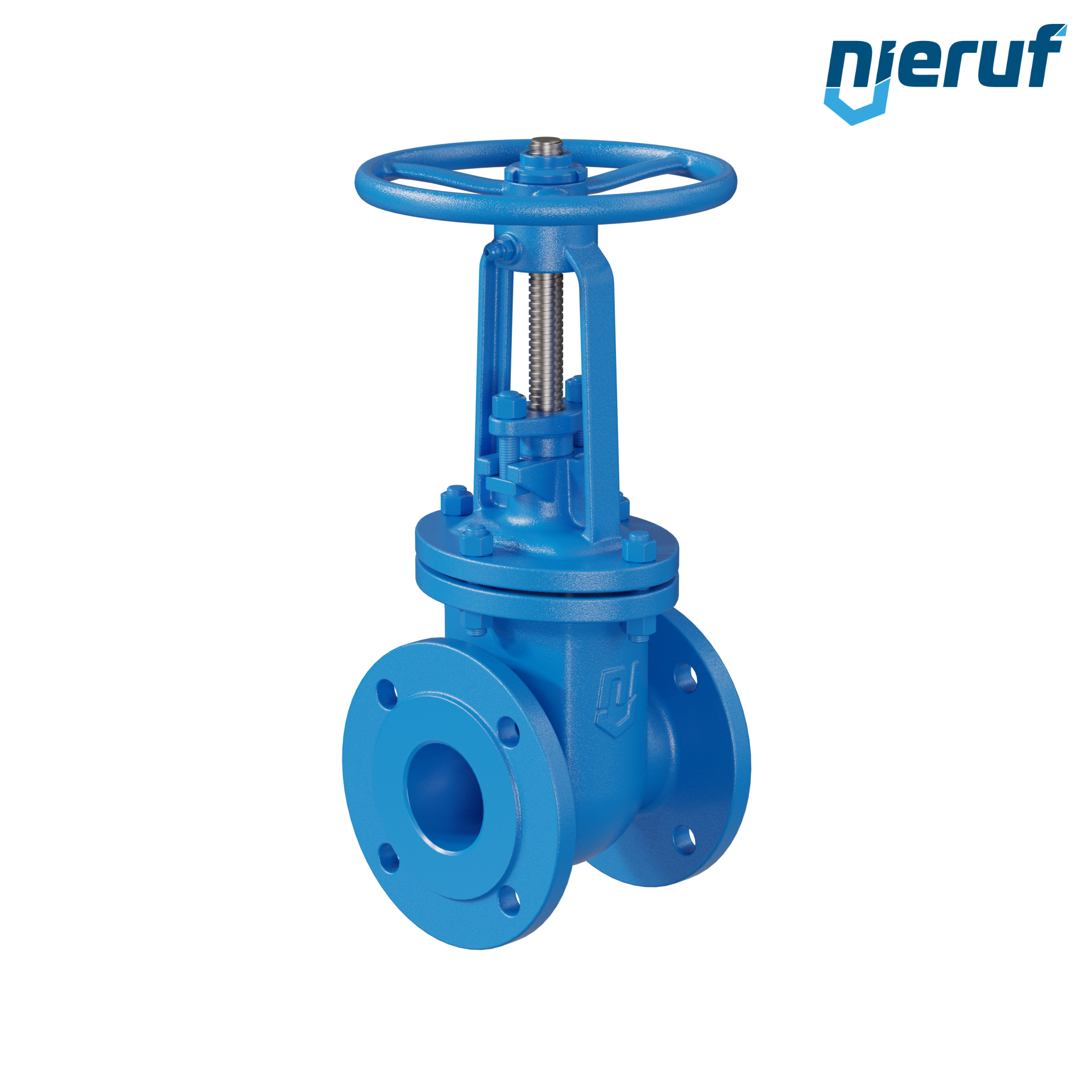

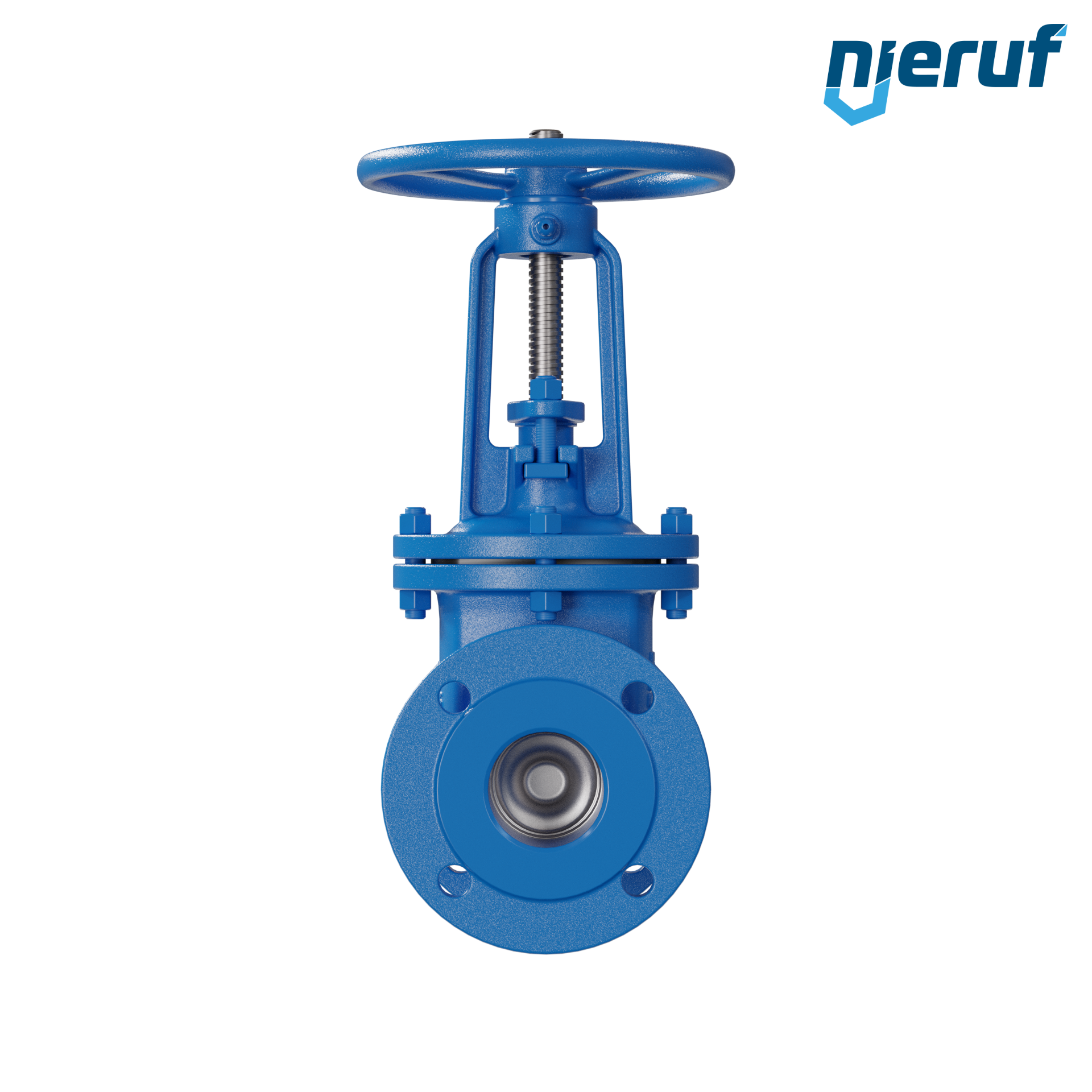

Vanne à opercule plat en acier moulé 1.0619+N AS03 DN65 PN16
- Délai de production
- 3 - 5 jours ouvrables
Accessoires
joint à bride DN65 PN10/16/25/40 77x127x2 Klingersil C 4400
4,80 € TVA incluse.
kit de raccordement bride/bride DN65 - 2 1/2" pouce pour bride PN10/16/25 acier
7,68 € TVA incluse.
bride DN65 PN10/16 EN1092-1 11 B1 C22.8 / P250GH brillant
31,68 € TVA incluse.
Des questions sur l'article ?
Notre collaborateur Mike Richelot
se fera un plaisir de vous aider
Téléchargements
Vanne à opercule plat en acier moulé 1.0619+N AS03 DN65 PN16
Vanne à opercule plat AS03 à passage droit DN65 PN16 avec bride selon DIN EN 1092 matière acier moulé 1.0619+N
| Produit | vanne à opercule plat |
|---|---|
| Modèle | AS03 |
| Fabricant | NieRuf |
| Diamètre nominal | DN65 |
| Bride | bride selon DIN EN 1092 |
| Pression nominale | PN16 |
| Joint | graphite |
| Fluide | fluides liquides et gazeux |
| Température | -10°C à +400°C - selon la pression de service |
| Plage de pression | 0 à 16 bar - selon la température |
| Type de construction | passage droit |
| Matière du corps | acier moulé 1.0619+N |
| Matière du couvercle à étrier | acier moulé 1.0619+N |
| Volant | acier carbone 1.0036 (non montant) |
| Opercule | acier moulé 1.0619+N |
| Longueur face à face | selon DIN EN 558 série 14 |
| Essais | inspection finale conformément à la norme DIN EN 12266 |
| Homologation | TA-Luft 2021 |
| Position de montage | montage indifférent, tige de préférence verticale |
| Norme | DIN EN 1984: 2110-10 |
| Caractéristique du produit | vanne à opercule plat en passage droit avec raccordement à brides et tige montante ainsi que volant non montant. |
Transférez rapidement et facilement les spécifications de nos vannes dans votre dossier d'appel d'offres ou vos spécifications de services.
Il suffit de copier le champ de texte ci-dessous et de l'insérer dans votre appel d'offres.
Vanne à opercule plat en acier moulé 1.0619+N AS03 DN65 PN16
N° d'article
: AS03000009
Produit:
vanne à opercule plat
Modèle:
AS03
Fabricant:
NieRuf
Diamètre nominal:
DN65
Bride:
bride selon DIN EN 1092
Pression nominale:
PN16
Joint:
graphite
Fluide:
fluides liquides et gazeux
Température:
-10°C à +400°C - selon la pression de service
Plage de pression:
0 à 16 bar - selon la température
Type de construction:
passage droit
Matière du corps:
acier moulé 1.0619+N
Matière du couvercle à étrier:
acier moulé 1.0619+N
Volant:
acier carbone 1.0036 (non montant)
Opercule:
acier moulé 1.0619+N
Longueur face à face:
selon DIN EN 558 série 14
Essais:
inspection finale conformément à la norme DIN EN 12266
Homologation:
TA-Luft 2021
Position de montage:
montage indifférent, tige de préférence verticale
Norme:
DIN EN 1984: 2110-10
Caractéristique du produit:
vanne à opercule plat en passage droit avec raccordement à brides et tige montante ainsi que volant non montant.
Accessoires
joint à bride DN65 PN10/16/25/40 77x127x2 Klingersil C 4400
Délai de production: en stock
bride DN65 PN10/16 EN1092-1 11 B1 C22.8 / P250GH brillant
Délai de production: en stock
kit de raccordement bride/bride DN65 - 2 1/2" pouce pour bride PN10/16/25 acier
Délai de production: 3 - 5 jours ouvrables
