SV14000304.1

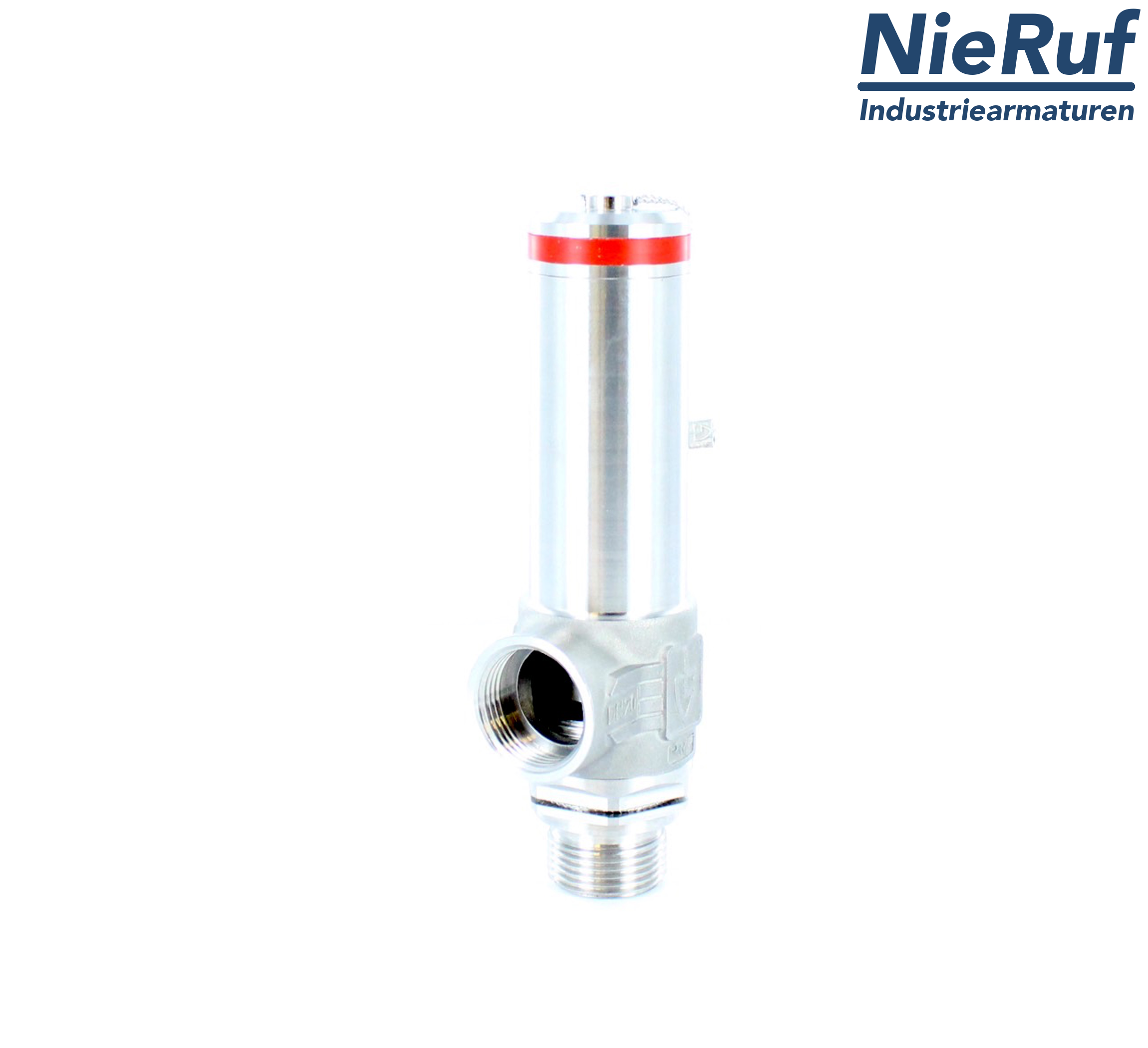

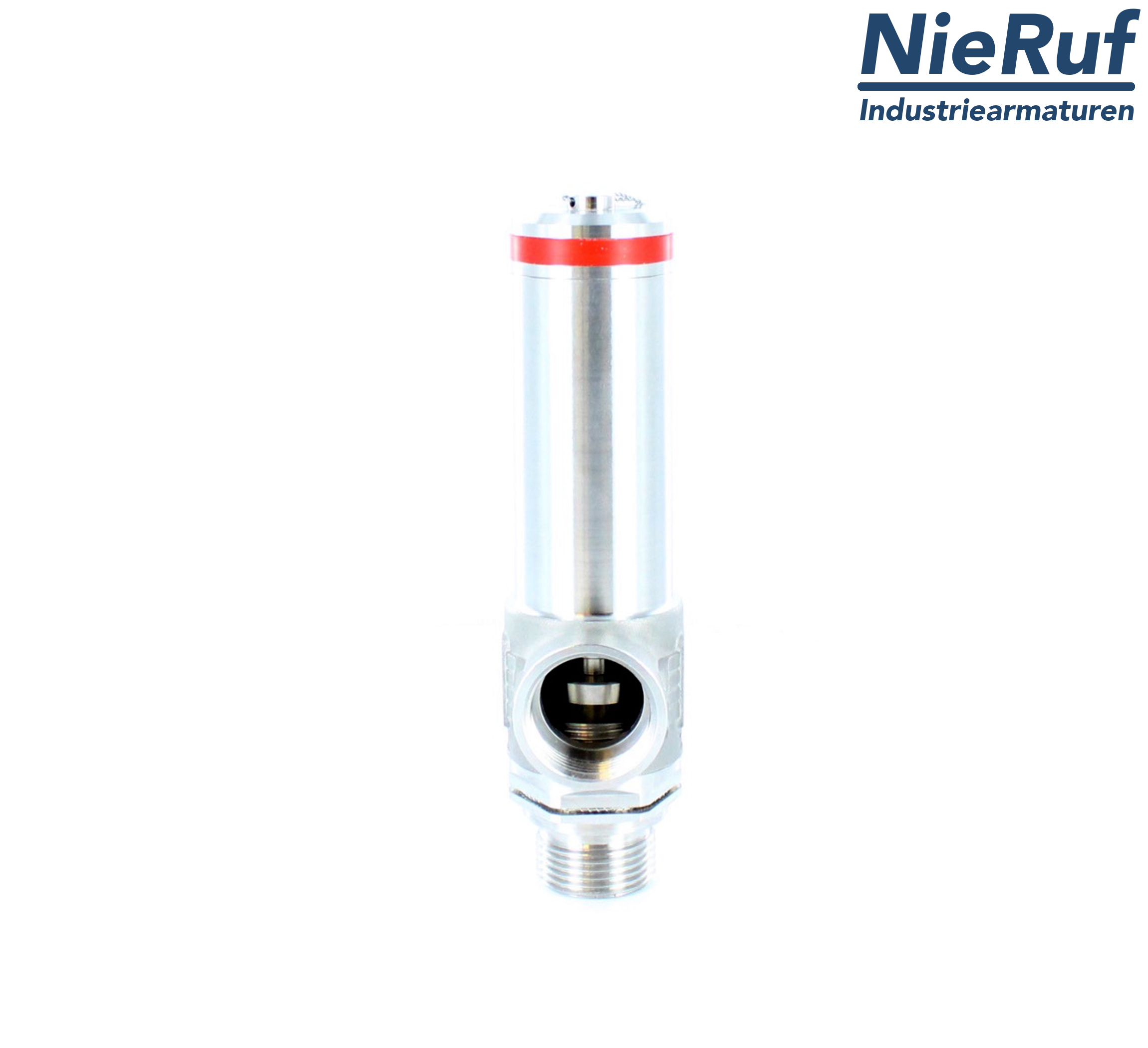

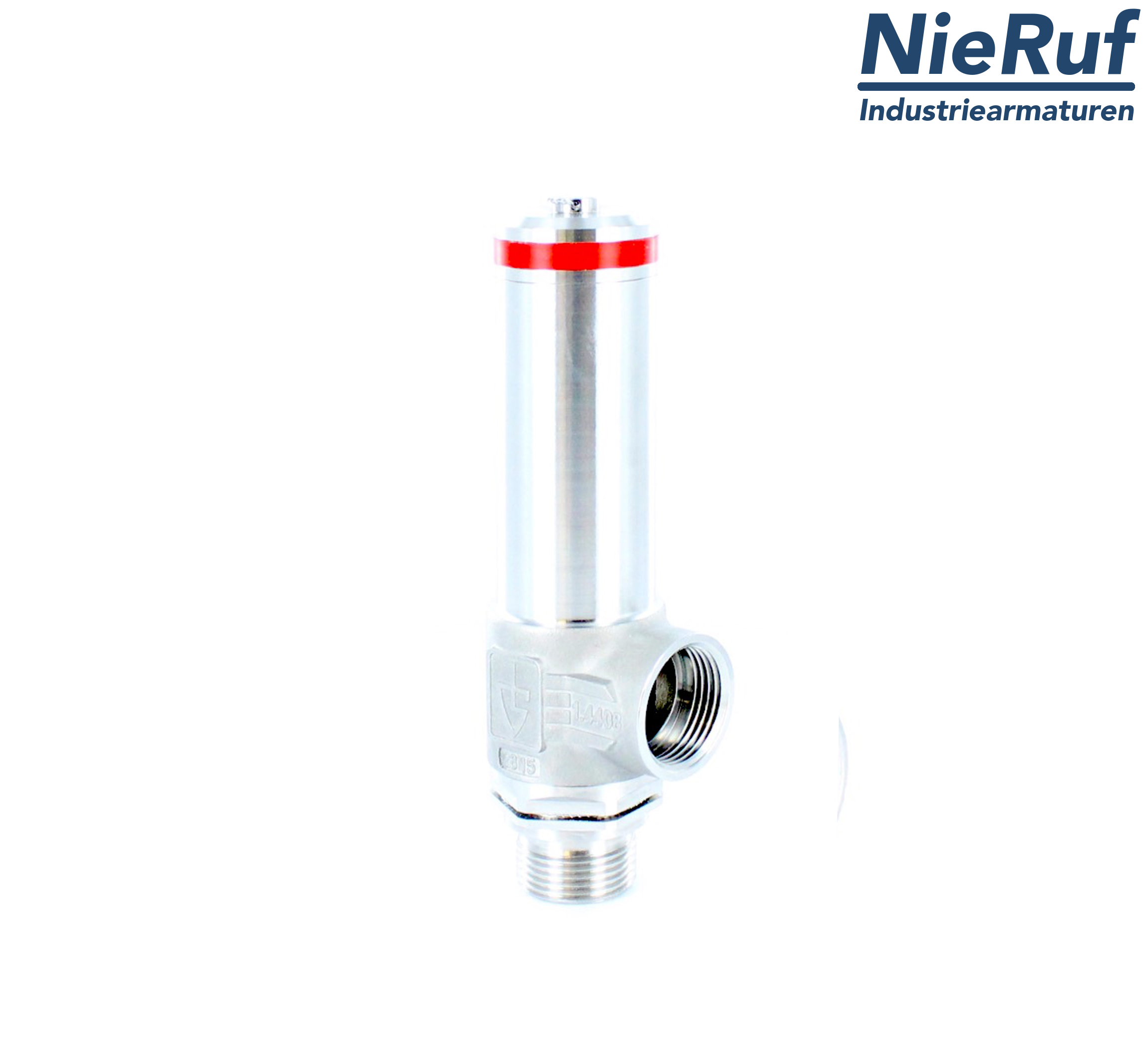

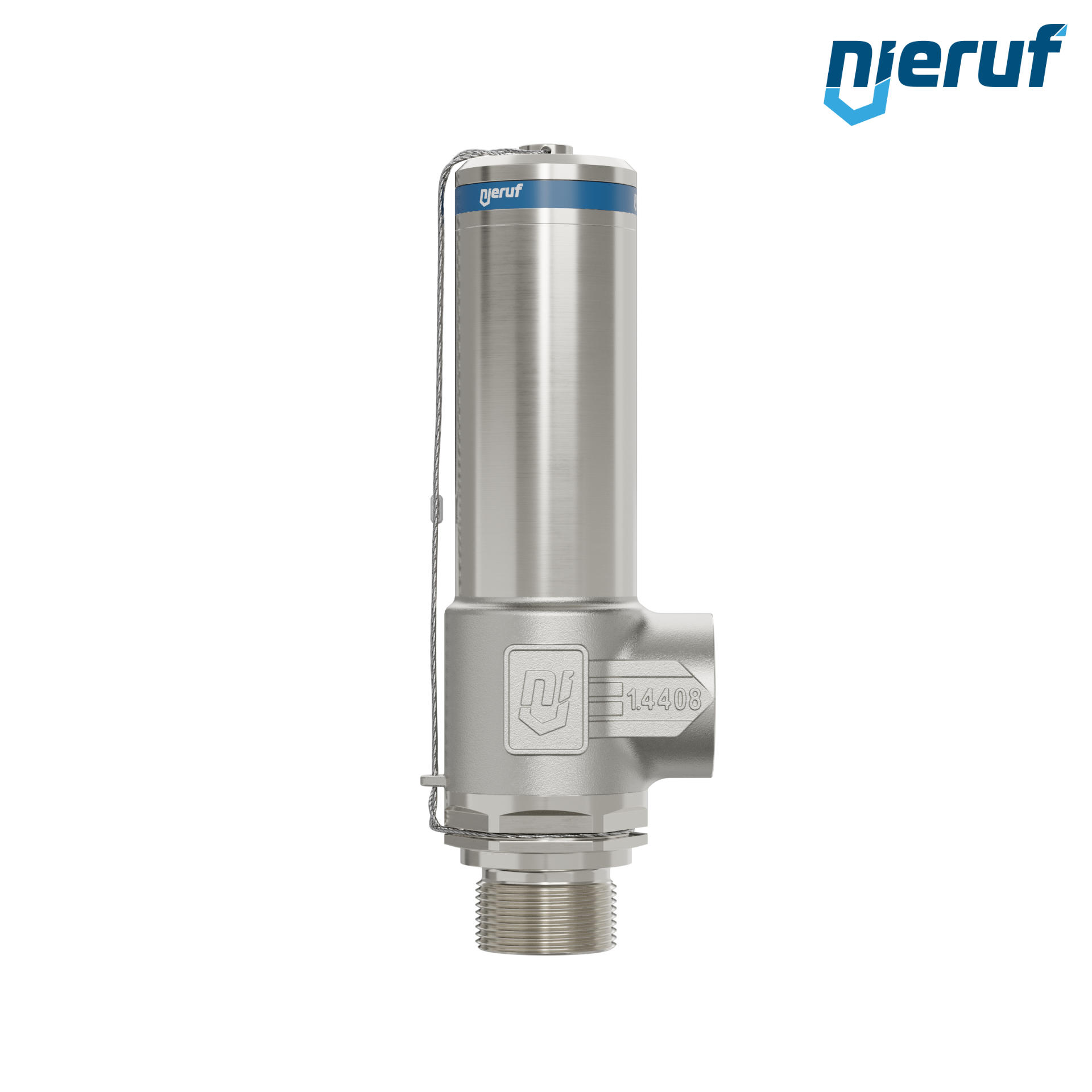

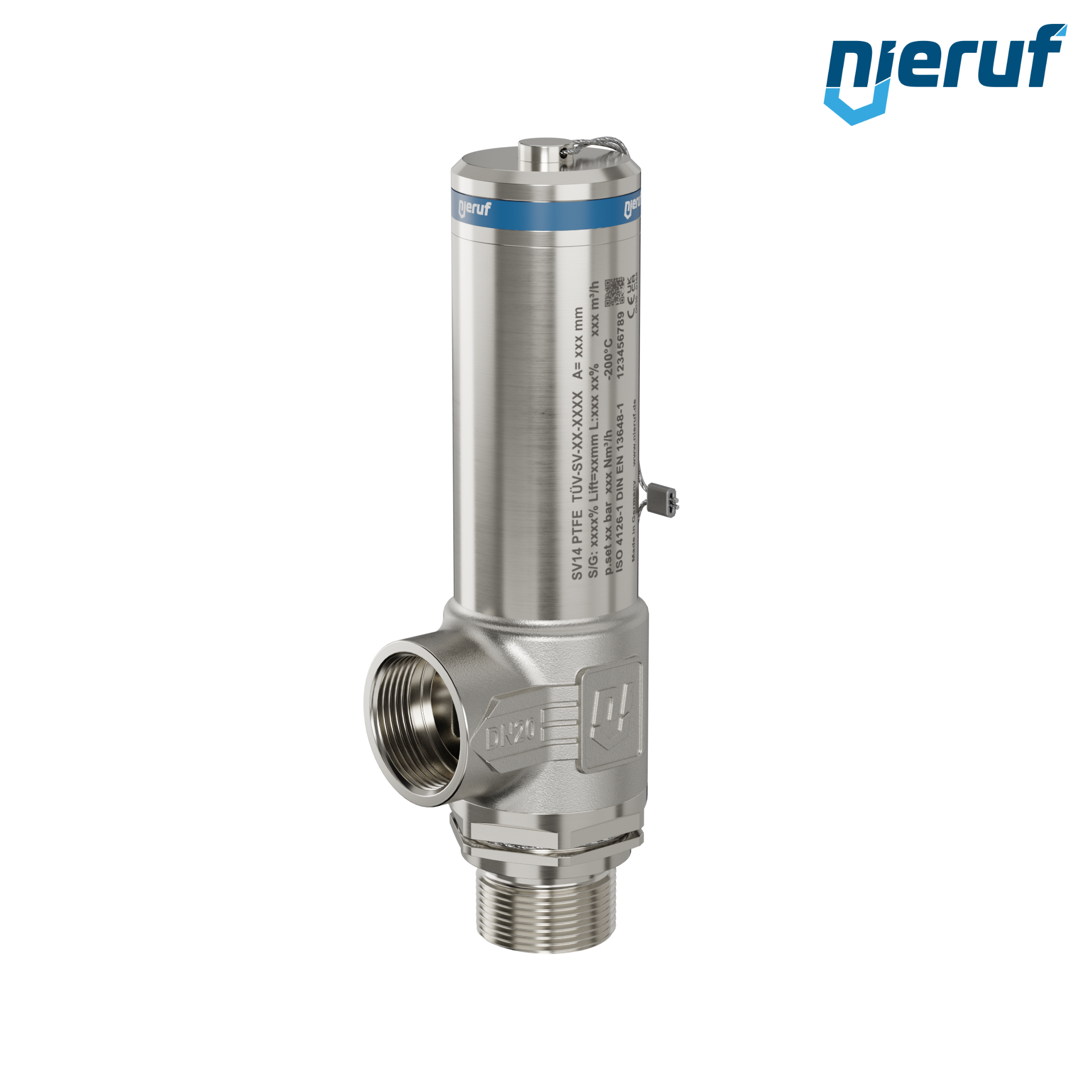

soupape de sûreté cryogénique DN15 3/4" mâle x 3/4" femelle SV14, acier inoxydable PTFE
- Délai de production
- 3 - 5 jours ouvrables
Accessoires
robinet de dérivation à boisseau sphérique DN20 - 3/4" pouce GK16 lumière en L femelle (entrée) 1" pouce
1 769,16 € TVA incluse.
Certificats
Certificat de réception en usine EN 10204-3.1
72,00 € TVA incluse.
Des questions sur l'article ?
Notre collaborateur Mike Richelot
se fera un plaisir de vous aider
Téléchargements
soupape de sûreté cryogénique DN15 3/4" mâle x 3/4" femelle SV14, acier inoxydable PTFE
soupape de sûreté cryogénique DN15 3/4" mâle x 3/4" femelle SV14 pour oxygène en acier inoxydable joint PTFE réglage de la pression 0,2 - 70,0 bar
| Produit | soupape de sûreté cryogénique |
|---|---|
| Modèle | SV14 |
| Fabricant | NieRuf |
| Diamètre | DN15 3/4" mâle x 3/4" femelle |
| d0 | 10,5 mm |
| Raccordement | mâle BSP-P |
| Joint | PTFE |
| Substance | gaz cryogéniques liquéfiés/condensés |
| Température | - 200°C jusqu'à + 200°C |
| Pression de réglage | 0,2 - 70,0 bar |
| Structure | modèle en équerre |
| Matière | acier inoxydable 1.4404 / 316 L & acier inoxydable 1.4408 / CF8M |
| Volet d'échappement | sans |
| Certificat d'essai des composants | TÜV-SV-2091 D/G/F |
| Conformité aux normes | selon DIN ISO 4126-1, DGR 2014/68/EU, manuel d'utilisation-VdTÜV AD2000-A2 |
| Position de montage | Les soupapes de sûreté à ressort sont montées avec le bonnet du ressort dirigé verticalement vers le haut. Les soupapes de sûreté sont également adaptées à un montage horizontal et, dans ce cas, sont montées avec la sortie verticale dirigée vers le bas. |
| Évaluation-SIL | SIL 3 (sur demande) |
| Caractéristiques du produit 1 | convient pour les gaz liquéfiés à basse température, par ex. azote, LIN, LOX, LAr, CO2, LNG. |
| Caractéristiques du produit 2 | sans huile ni graisse, pour les applications cryogéniques |
Transférez rapidement et facilement les spécifications de nos vannes dans votre dossier d'appel d'offres ou vos spécifications de services.
Il suffit de copier le champ de texte ci-dessous et de l'insérer dans votre appel d'offres.
soupape de sûreté cryogénique DN15 3/4" mâle x 3/4" femelle SV14, acier inoxydable PTFE
N° d'article
: SV14000304.1
Produit:
soupape de sûreté cryogénique
Modèle:
SV14
Fabricant:
NieRuf
Diamètre:
DN15 3/4" mâle x 3/4" femelle
d0:
10,5 mm
Raccordement:
mâle BSP-P
Joint:
PTFE
Substance:
gaz cryogéniques liquéfiés/condensés
Température:
- 200°C jusqu'à + 200°C
Pression de réglage:
0,2 - 70,0 bar
Structure:
modèle en équerre
Matière:
acier inoxydable 1.4404 / 316 L & acier inoxydable 1.4408 / CF8M
Volet d'échappement:
sans
Certificat d'essai des composants:
TÜV-SV-2091 D/G/F
Conformité aux normes:
selon DIN ISO 4126-1, DGR 2014/68/EU, manuel d'utilisation-VdTÜV AD2000-A2
Position de montage:
Les soupapes de sûreté à ressort sont montées avec le bonnet du ressort dirigé verticalement vers le haut. Les soupapes de sûreté sont également adaptées à un montage horizontal et, dans ce cas, sont montées avec la sortie verticale dirigée vers le bas.
Évaluation-SIL:
SIL 3 (sur demande)
Caractéristiques du produit 1:
convient pour les gaz liquéfiés à basse température, par ex. azote, LIN, LOX, LAr, CO2, LNG.
Caractéristiques du produit 2:
sans huile ni graisse, pour les applications cryogéniques
Accessoires
robinet de dérivation à boisseau sphérique DN20 - 3/4" pouce GK16 lumière en L femelle (entrée) 1" pouce
Délai de production: 3 - 5 jours ouvrables
raccord en T 3/4" pouce acier inoxydable 316 raccord d'angle de 90° femelle
Délai de production: en stock
raccord coudé (soudé) 90° 26,9 x 2,0 acier inoxydable 1.4571
Délai de production: en stock
raccord en T (soudé) 26,9 x 2,0 acier inoxydable 1.4571
Délai de production: en stock
raccord réducteur (soudé) 33,7 x 2,0 a 21,3 x 1,6 acier inoxydable 1.4571
Délai de production: en stock
