SF06100204

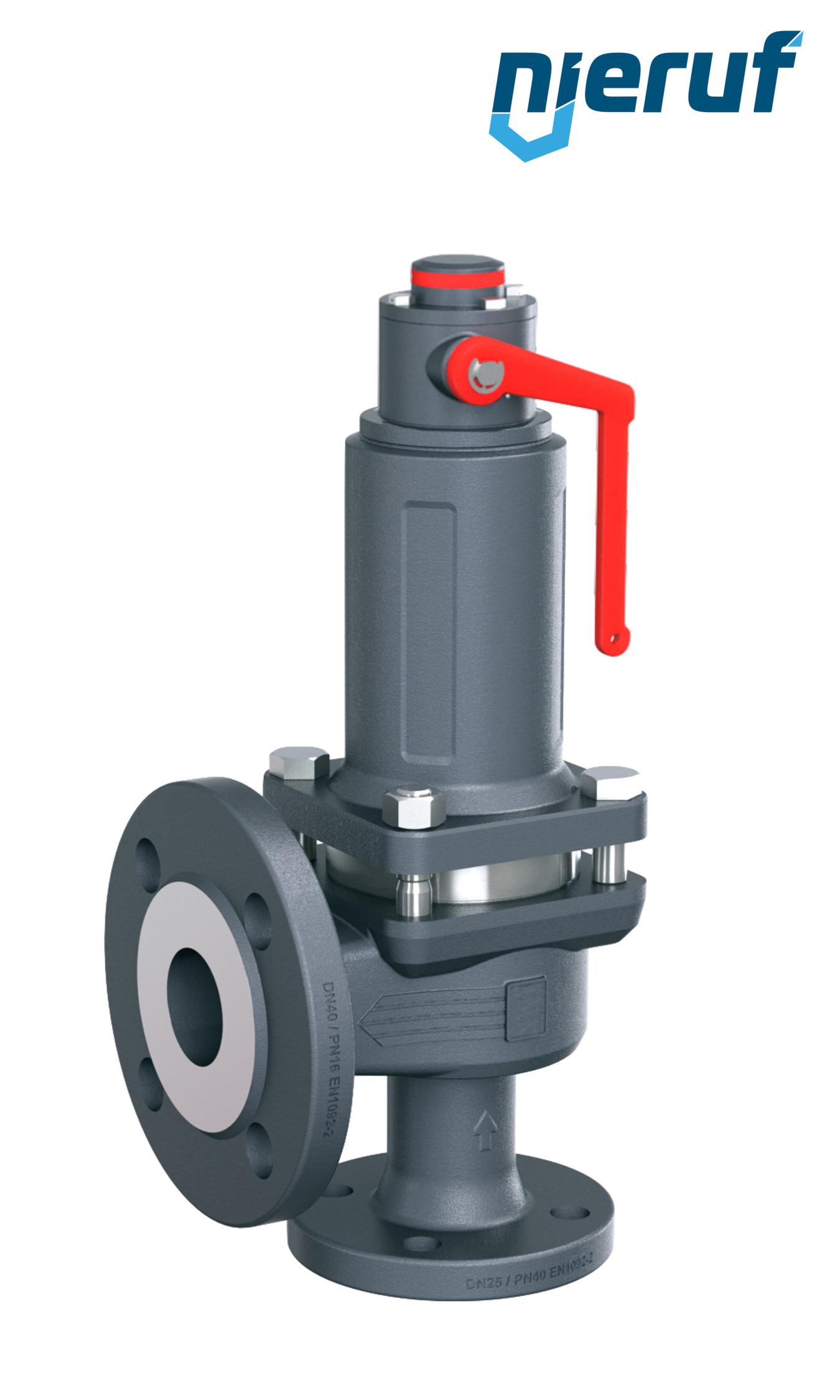

soupape de sûreté à brides DN20/DN32 SF06, bonnet du ressort étanche au gaz FKM, dispositif de levage avec levier
- Délai de production
- 3 - 5 jours ouvrables
Accessoires
kit de raccordement bride/bride DN20 - 3/4" pouce pour bride PN10/16/25/40 acier
4,32 € TVA incluse.
bride DN32 PN10/16/25/40 EN1092-1 11 B1 C22.8 / P250GH brillant
18,00 € TVA incluse.
bride DN20 PN10/16/25/40 EN1092-1 11 B1 C22.8 / P250GH brillant
14,52 € TVA incluse.
joint à bride DN32 PN10/16/25/40 43x82x2 Klingersil C 4400
5,28 € TVA incluse.
joint à bride DN20 PN10/16/25/40 27x61x2 Klingersil C 4400
2,16 € TVA incluse.
kit de raccordement bride/bride DN32 - 1 1/4" pouce pour bride PN10/16/25/40 acier
7,68 € TVA incluse.
Certificats
Certificat de réception en usine EN 10204-3.1
72,00 € TVA incluse.
Des questions sur l'article ?
Notre collaborateur Mike Richelot
se fera un plaisir de vous aider
Téléchargements
soupape de sûreté à brides DN20/DN32 SF06, bonnet du ressort étanche au gaz FKM, dispositif de levage avec levier
soupape de sûreté à brides étanche au gaz DN20/DN32 SF06 pour fluides liquides et gazeux en fonte à graphite sphéroïdal DIN EN 5.3103 joint FKM réglage de la pression 0,2 - 40,0 bar dispositif de levage avec levier
| Produit | soupape de sûreté à brides |
|---|---|
| Modèle | SF06 |
| Fabricant | NieRuf |
| Diamètre | DN20/DN32 |
| d0 | 18,0 mm |
| Raccordement | raccord à bride selon DIN EN 1092-2 Entrée PN40 / Sortie PN16 |
| Joint | FKM |
| Substance | fluides liquides et gazeux |
| Température | -10°C jusqu'à +200°C |
| Pression de réglage | 0,2 - 40,0 bar |
| Structure | bonnet du ressort étanche au gaz |
| Matière | fonte à graphite sphéroïdal 5.3103 / Gr. 60-40-18 |
| Volet d'échappement | dispositif de levage avec levier |
| Certificat d'essai des composants | TÜV-SV-2094 D/G/F |
| Conformité aux normes | selon DIN ISO 4126-1, DGR 2014/68/EU, manuel d'utilisation-VdTÜV SV100, AD2000-A2 |
| Position de montage | Vertical avec le bonnet du ressort vers le haut. |
| Évaluation-SIL | SIL 3 (sur demande) |
| Caractéristiques du produit 1 | soupape de sûreté avec mécanisme de levage complet comme soupape D/G | levage normal comme soupape F |
| Caractéristiques du produit 2 | bonnet du ressort étanche au gaz, ce qui signifie que l'environnement est protégé des effets du fluide. |
Transférez rapidement et facilement les spécifications de nos vannes dans votre dossier d'appel d'offres ou vos spécifications de services.
Il suffit de copier le champ de texte ci-dessous et de l'insérer dans votre appel d'offres.
soupape de sûreté à brides DN20/DN32 SF06, bonnet du ressort étanche au gaz FKM, dispositif de levage avec levier
N° d'article
: SF06100204
Produit:
soupape de sûreté à brides
Modèle:
SF06
Fabricant:
NieRuf
Diamètre:
DN20/DN32
d0:
18,0 mm
Raccordement:
raccord à bride selon DIN EN 1092-2 Entrée PN40 / Sortie PN16
Joint:
FKM
Substance:
fluides liquides et gazeux
Température:
-10°C jusqu'à +200°C
Pression de réglage:
0,2 - 40,0 bar
Structure:
bonnet du ressort étanche au gaz
Matière:
fonte à graphite sphéroïdal 5.3103 / Gr. 60-40-18
Volet d'échappement:
dispositif de levage avec levier
Certificat d'essai des composants:
TÜV-SV-2094 D/G/F
Conformité aux normes:
selon DIN ISO 4126-1, DGR 2014/68/EU, manuel d'utilisation-VdTÜV SV100, AD2000-A2
Position de montage:
Vertical avec le bonnet du ressort vers le haut.
Évaluation-SIL:
SIL 3 (sur demande)
Caractéristiques du produit 1:
soupape de sûreté avec mécanisme de levage complet comme soupape D/G | levage normal comme soupape F
Caractéristiques du produit 2:
bonnet du ressort étanche au gaz, ce qui signifie que l'environnement est protégé des effets du fluide.
Accessoires
joint à bride DN20 PN10/16/25/40 27x61x2 Klingersil C 4400
Délai de production: en stock
joint à bride DN32 PN10/16/25/40 43x82x2 Klingersil C 4400
Délai de production: en stock
kit de raccordement bride/bride DN20 - 3/4" pouce pour bride PN10/16/25/40 acier
Délai de production: 3 - 5 jours ouvrables
kit de raccordement bride/bride DN32 - 1 1/4" pouce pour bride PN10/16/25/40 acier
Délai de production: 3 - 5 jours ouvrables
