SV04100103

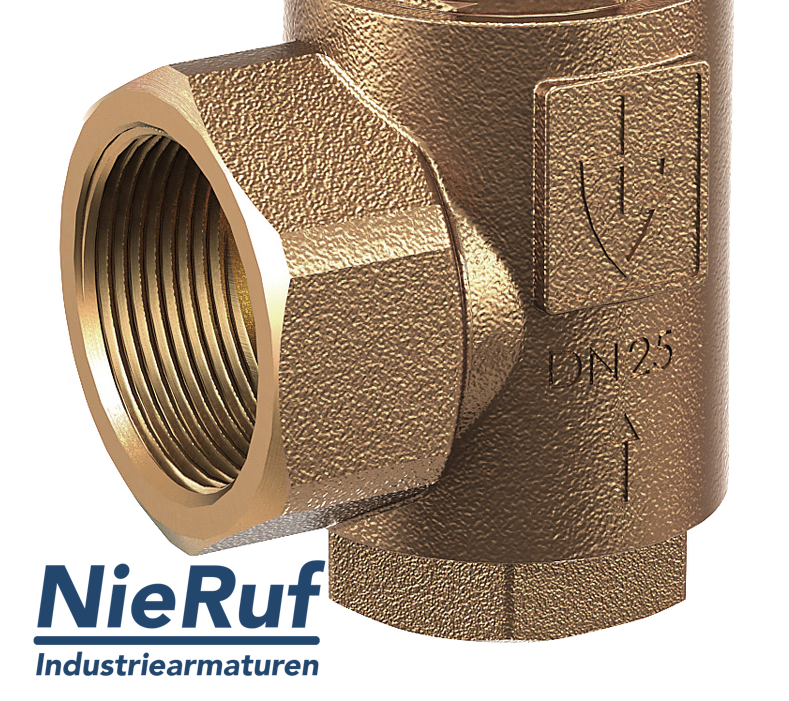

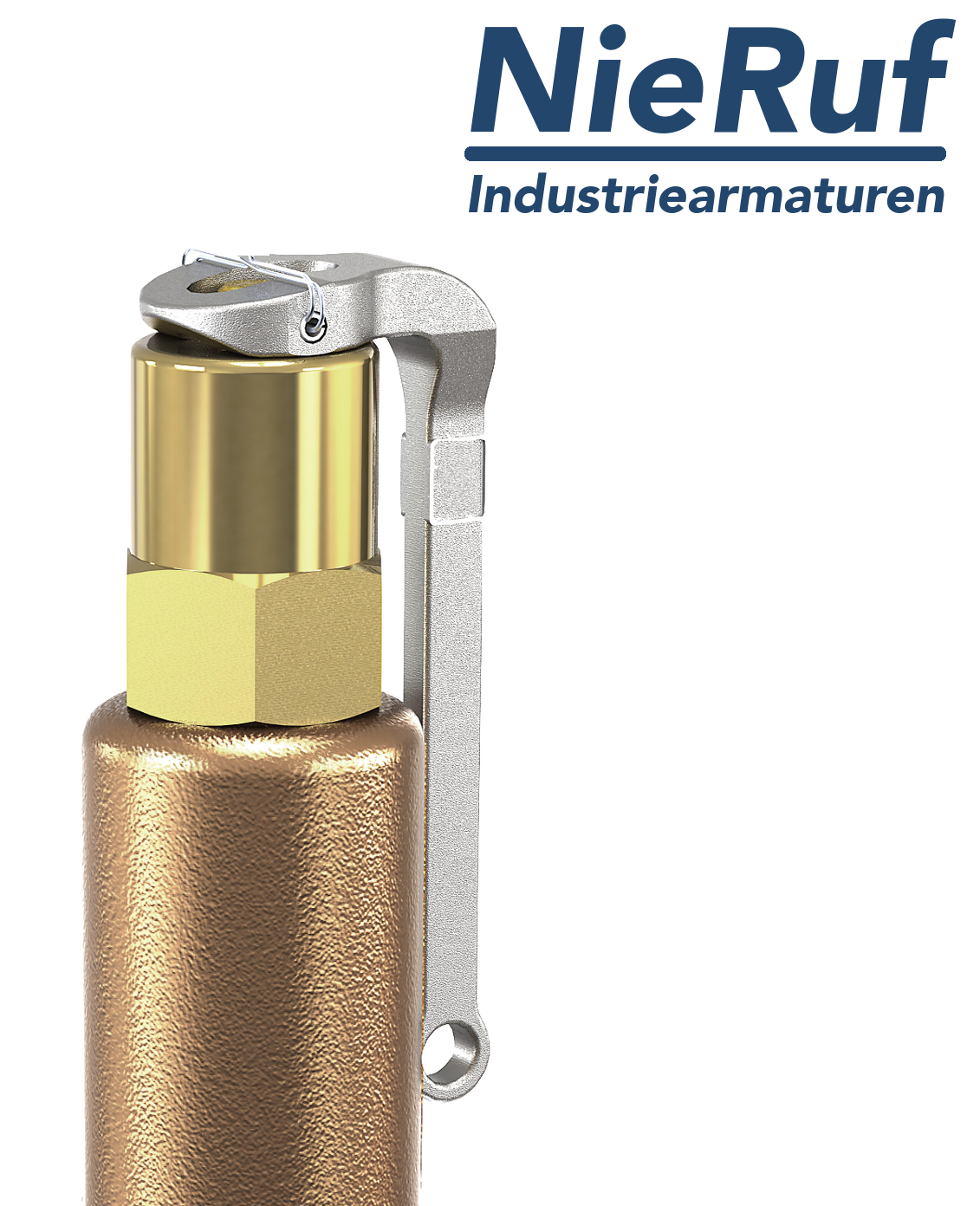

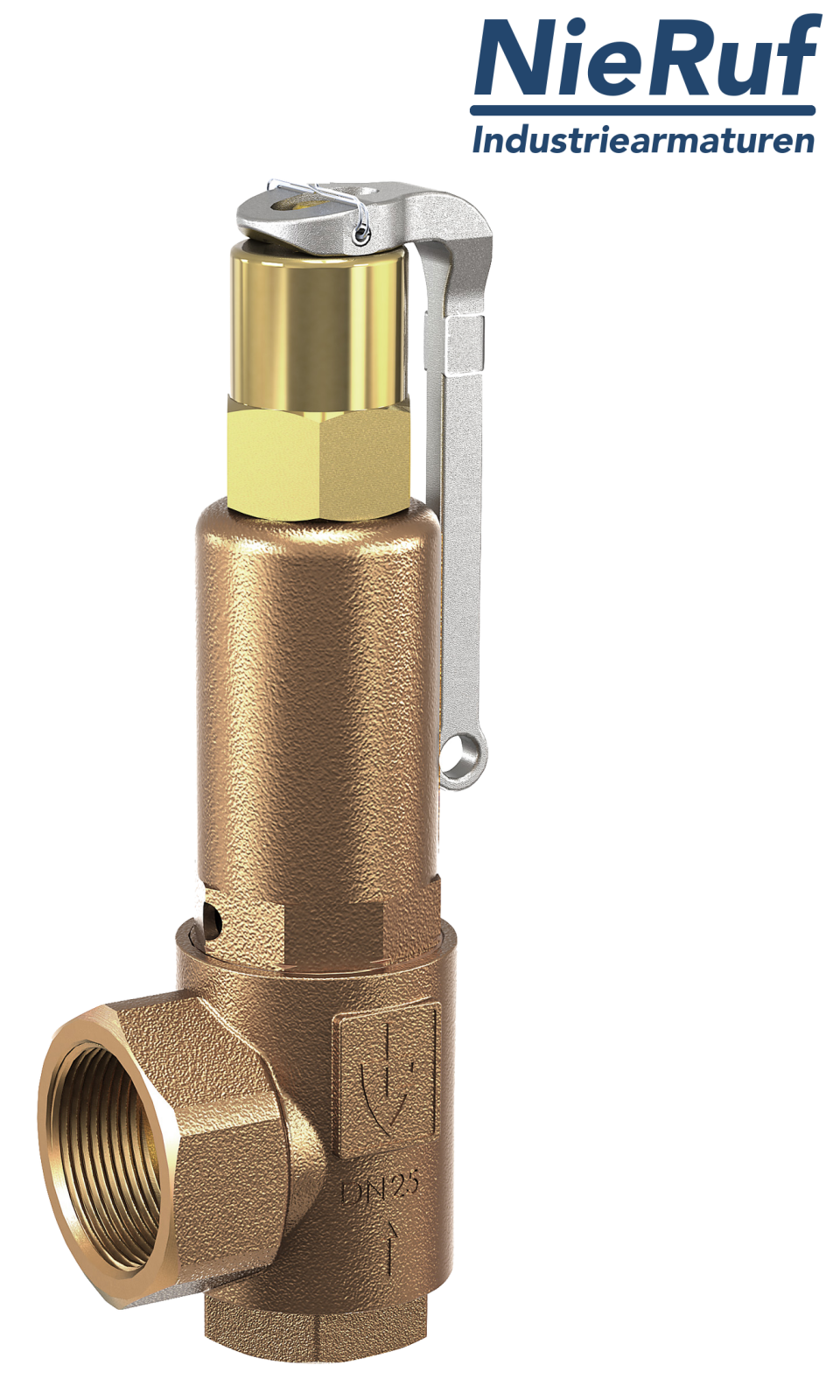

soupape de sûreté 1/2" x 1" femelle SV04 fluides liquides, bronze EPDM, avec levier
- Délai de production
- 3 - 5 jours ouvrables
Accessoires
mamelon double 1/2" pouce acier inoxydable 316 mâle
2,28 € TVA incluse.
mamelon double 1" pouce acier inoxydable 316 mâle
5,40 € TVA incluse.
raccord en T 1/2" pouce acier inoxydable 316 raccord d'angle de 90° femelle
4,44 € TVA incluse.
Certificats
Certificat de réception en usine EN 10204-3.1
72,00 € TVA incluse.
Des questions sur l'article ?
Notre collaborateur Mike Richelot
se fera un plaisir de vous aider
Téléchargements
soupape de sûreté 1/2" x 1" femelle SV04 fluides liquides, bronze EPDM, avec levier
soupape de sûreté en équerre pour fluides liquides EPDM 1/2" x 1" femelle bronze modèle SV04 avec femelle BSP-P pour fluides liquides avec avec levier et avec manchon d'étanchéité
| Produit | soupape de sûreté |
|---|---|
| Modèle | SV04 |
| Fabricant | NieRuf |
| Diamètre | 1/2" x 1" femelle |
| d0 | 15,8 mm |
| Raccordement | femelle BSP-P |
| Joint | EPDM |
| Substance | fluides liquides |
| Température | -40°C jusqu'à +170°C |
| Pression de réglage | 0,5 - 25.0 bar - pour pressions plus élevées : version PTFE disponible |
| Structure | modèle en équerre |
| Matière | bronze CC499K |
| Volet d'échappement | avec levier |
| Certificat d'essai des composants | TÜV = F 666 / EG = L |
| Conformité aux normes | selon EN ISO 4126-1, manuel d'utilisation-VdTÜV 100, AD2000-A2 |
| Position de montage | Les soupapes de sûreté à ressort sont montées avec le bonnet du ressort dirigé verticalement vers le haut. |
| Évaluation-SIL | SIL 3 (sur demande) |
| Caractéristiques du produit 1 | avec manchon d'étanchéité |
| Caractéristiques du produit 2 | Manchon d'étanchéité pour fluides neutres et non neutres et/ou contre-pression jusqu'à 4 bar. L'environnement, le ressort et les pièces mobiles sont protégés des effets du fluide. |
Transférez rapidement et facilement les spécifications de nos vannes dans votre dossier d'appel d'offres ou vos spécifications de services.
Il suffit de copier le champ de texte ci-dessous et de l'insérer dans votre appel d'offres.
soupape de sûreté 1/2" x 1" femelle SV04 fluides liquides, bronze EPDM, avec levier
N° d'article
: SV04100103
Produit:
soupape de sûreté
Modèle:
SV04
Fabricant:
NieRuf
Diamètre:
1/2" x 1" femelle
d0:
15,8 mm
Raccordement:
femelle BSP-P
Joint:
EPDM
Substance:
fluides liquides
Température:
-40°C jusqu'à +170°C
Pression de réglage:
0,5 - 25.0 bar - pour pressions plus élevées : version PTFE disponible
Structure:
modèle en équerre
Matière:
bronze CC499K
Volet d'échappement:
avec levier
Certificat d'essai des composants:
TÜV = F 666 / EG = L
Conformité aux normes:
selon EN ISO 4126-1, manuel d'utilisation-VdTÜV 100, AD2000-A2
Position de montage:
Les soupapes de sûreté à ressort sont montées avec le bonnet du ressort dirigé verticalement vers le haut.
Évaluation-SIL:
SIL 3 (sur demande)
Caractéristiques du produit 1:
avec manchon d'étanchéité
Caractéristiques du produit 2:
Manchon d'étanchéité pour fluides neutres et non neutres et/ou contre-pression jusqu'à 4 bar. L'environnement, le ressort et les pièces mobiles sont protégés des effets du fluide.
Accessoires
mamelon double 1/2" pouce acier inoxydable 316 mâle
Délai de production: en stock
mamelon double 1" pouce acier inoxydable 316 mâle
Délai de production: en stock
raccord en T 1/2" pouce acier inoxydable 316 raccord d'angle de 90° femelle
Délai de production: en stock
raccord coudé (soudé) 90° 21,3 x 2,0 acier inoxydable 1.4571
Délai de production: en stock
raccord en T (soudé) 21,3 x 2,0 acier inoxydable 1.4571
Délai de production: en stock
raccord réducteur (soudé) 26,9 x 2,0 a 21,3 x 2,0 acier inoxydable 1.4571
Délai de production: 3 - 5 jours ouvrables
