PF01050204.1

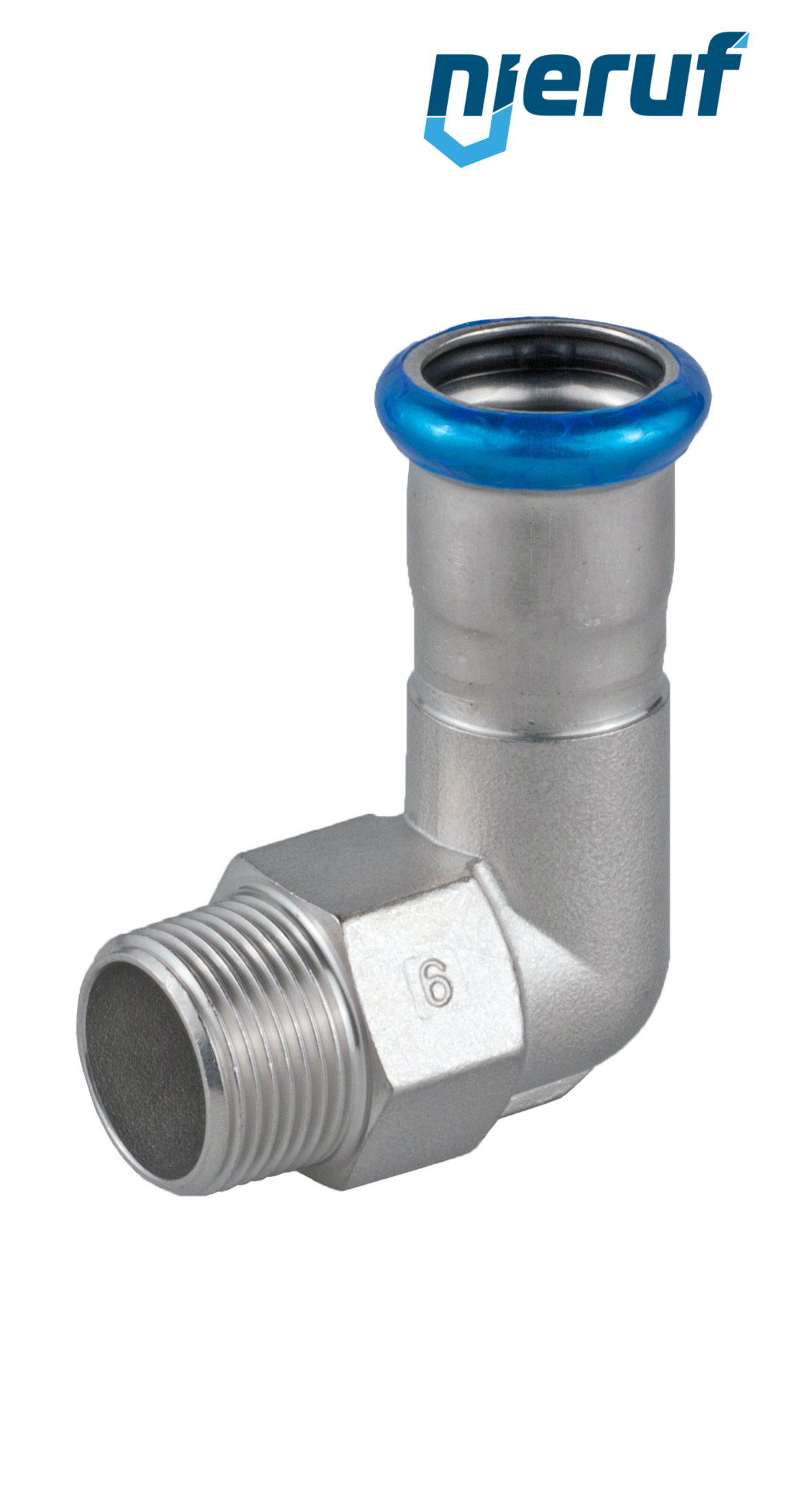

raccord coudé de transition 90° à sertir F DN20 - 22,0 mm mâle 3/4" pouce acier inoxydable
- Délai de production
- 3 - 5 jours ouvrables
Des questions sur l'article ?
Notre collaborateur Mike Richelot
se fera un plaisir de vous aider
Service NIERUF
Téléchargements
raccord coudé de transition 90° à sertir F DN20 - 22,0 mm mâle 3/4" pouce acier inoxydable
raccord coudé de transition 90° PF01-05-02 avec raccordement par sertissage F DN20 - 22,0 mm, mâle 3/4" pouce en acier inoxydable pour fluides liquides et gazeux
| Produit | raccord coudé de transition |
|---|---|
| Modèle | PF01-05-02 |
| Fabricant | NieRuf |
| Structure | 90° |
| Diamètre nominal 1 | DN20 - 22,0 mm |
| Raccordement 1 | F |
| Diamètre nominal 2 | 3/4" pouce |
| Raccordement 2 | mâle |
| Contour | Contour M |
| Type de filetage | selon DIN EN 10226-1 |

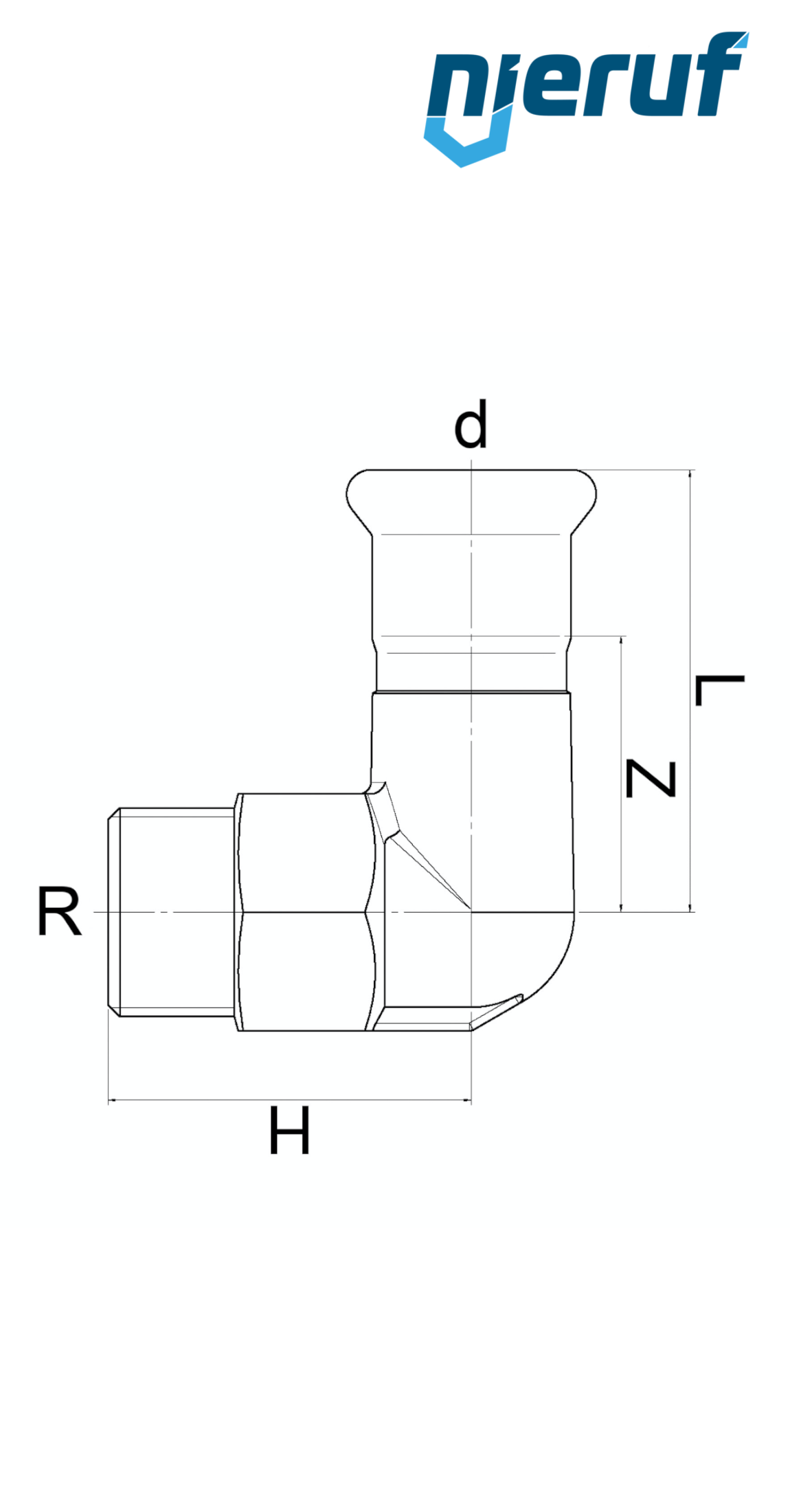

| d | 22,0 |
| L | 61,0 |
| Z | 39,0 |
| H | 46,0 |
| R | 3/4" |
| Pression de service maximale | 16 bar à +20°C |
| Matière | acier inoxydable 316 L |
| Autorisation | DVGW-eau potable |
| Caractéristiques du produit 1 | Les raccords à sertir sont idéaux pour raccorder des tuyaux rapidement et efficacement. |
| Caractéristiques du produit 2 | En standard, les raccords à sertir sont livrés avec un joint EPDM-LBP inséré. |
Transférez rapidement et facilement les spécifications de nos vannes dans votre dossier d'appel d'offres ou vos spécifications de services.
Il suffit de copier le champ de texte ci-dessous et de l'insérer dans votre appel d'offres.
raccord coudé de transition 90° à sertir F DN20 - 22,0 mm mâle 3/4" pouce acier inoxydable
N° d'article
: PF01050204.1
Produit:
raccord coudé de transition
Modèle:
PF01-05-02
Fabricant:
NieRuf
Structure:
90°
Diamètre nominal 1:
DN20 - 22,0 mm
Raccordement 1:
F
Diamètre nominal 2:
3/4" pouce
Raccordement 2:
mâle
Contour:
Contour M
Type de filetage:
selon DIN EN 10226-1
d:
22,0
L:
61,0
Z:
39,0
H:
46,0
R:
3/4"
Pression de service maximale:
16 bar à +20°C
Matière:
acier inoxydable 316 L
Autorisation:
DVGW-eau potable
Caractéristiques du produit 1:
Les raccords à sertir sont idéaux pour raccorder des tuyaux rapidement et efficacement.
Caractéristiques du produit 2:
En standard, les raccords à sertir sont livrés avec un joint EPDM-LBP inséré.
